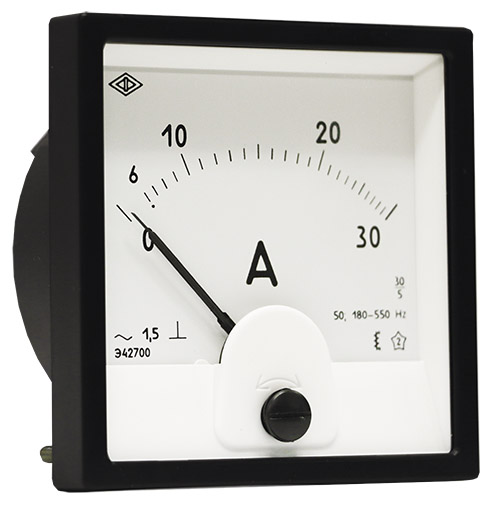

Амперметры и вольтметры Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702

Описание продукции

Щитовые приборы для измерения переменного тока и напряжения выпускаются двух видов:
– магнитоэлектрической системы с выпрямителем;
– электромагнитной системы.
Приборы позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения.
Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.
По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:
– приборы с квадратными лицевыми панелями и круглыми корпусами;
– приборы с квадратными лицевыми панелями и квадратными корпусами.
Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней – IP00.
Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными  колпачками КЗ-4.  Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Приборы Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

 Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 внесены в Госреестр СИ РФ № 69582-17, срок действия до 04 декабря 2022 г.


Межповерочный интервал:
Э42700, Э42701, Э42702, Ц42302, Ц42300, Ц42702 - 2 года.

Тип прибора

Ц42302

Э42701

Ц42300

Э42700

Ц42702

Э42702

Размер лицевой панели, мм

60х60

60х60

80х80

80х80

120х120

120х120

Вырез в щите, мм

Ø57,5

Ø57,5

Ø77,5

Ø77,5

112х112

112х112

Длина шкалы, мм, не менее

44

44

65

65

90

90

Класс точности

µА – 1,5; 2,5

А – 1,5; 2,5

2,5

А – 1,5; 2,5

1,5

1,5

мА, В – 2,5

В – 2,5

В – 2,5

Степень защиты IP

пылезащ. IP50

или пылебрызгозащ. IP54

пылезащ. IP50

пылезащ. IP50

или пылебрызгозащ. IP54

пылезащ. IP50

пылезащ. IP50

пылезащ. IP50

Масса, кг, не более

0,12

0,2

0,14

0,35

0,35

Ц42300, Ц42302

Верхний предел диапазона измерений

Способ включения

Условия эксплуатации

µA – 25*; 50; 100; 200; 300; 500

Непосредственно

Температура -30...+50 °С для мА и µA, -50...+60 °С для В;

относительная влажность 95 % при температуре +35 °С.

Нормальная область частот 45-1000 Гц.

Рабочая область частот 30-45,..., 1000-20000 Гц для мA и µA;

30-45,...,1000-10000 Гц для В.

Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц.

Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин., 2000 ударов.

мА – 1; 5; 10; 15; 10-30; 15-50; 30-100; 50-150; 100-300; 150-500; 300-1000

В – 0,5-3; 1-7,5; 2-15; 30; 50; 75; 150; 250; 300; 500; 600

* только для микроамперметра Ц42302

Ц42702

Верхний предел диапазона измерений

Коэффициент трансформации

Способ включения

Условия эксплуатации

мA – 10; 20; 30; 50; 100; 250; 500

-

Непосредственно

Температура -40...+50 °С,

относительная влажность 95 %

при температуре +35 °С.

Нормальная область частот

50-1000 Гц.

Виброустойчивость:

ускорение 5 м/с2,

частота 20 Гц.

Вибропрочность:
ускорение 15 м/с2,

частота 30 Гц.

Ударопрочность:
ускорение 70 м/с2
частота 10...50 ударов в мин.,

1000 ударов.

В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600

В – 450; 500; 600; 750

0-450В - 380/100

0-500В - 500/100

0-600В - 500/100

0-750В - 750/100

Через трансформатор
напряжения
со вторичным
напряжением

100 В

кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600

0-3,5кВ - 3000/100

0-4кВ - 4000/100

0-6кВ - 6000/100

0-7,5кВ - 6000/100

0-12,5кВ - 10000/100

0-15кВ - 13800/100

0-17,5кВ - 15750/100

0-20кВ - 18000/100

0-25кВ - 20000/100

0-40кВ - 35000/100

0-125кВ - 110000/100

0-150кВ - 150000/100

0-175кВ - 150000/100

0-200кВ - 200000/100

0-250кВ - 220000/100

0-400кВ - 330000/100

0-600кВ - 500000/100

Для приборов Ц42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений.

Для вольтметра Ц42702 первичное напряжение трансформатора соответствует данным, приведенным в таблице.

Э42702

Верхний предел диапазона измерений

Способ включения

Условия эксплуатации

мА – 100; 250; 400; 600

Непосредственно

Температура -40...+50 °С,

относительная влажность 95 %

при температуре +35 °С.

Виброустойчивость:

ускорение 5 м/с2

частота 20 Гц.

Вибропрочность:

ускорение 15 м/с2

частота 30 Гц.

Ударопрочность:

ускорение 70 м/с2

частота 10...50 ударов в мин.

Нормальная частота
и область частот:

45-65; 50; 60; 200; 500;

1000 Гц.

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100*

А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800

Через трансформатор тока со вторичным током 1 или 5 А

кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40

Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2)

А – 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100*

Непосредственно

А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400

Через трансформатор тока со вторичным током 1 или 5 А

кA – 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40

Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6)

A – 1; 3; 5; 10

Непосредственно

А – 1; 10

Через трансформатор тока со вторичным током 1 А

A – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150

Через трансформатор тока со вторичным током 5 А

кА – 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10

* на нормальную частоту и область частот, Гц 45-55, 50

Для приборов Э42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений.

Э42700, Э42701

Верхний предел диапазона измерений

Способ включения

Условия эксплуатации

мА* – 100; 250; 400; 600

Непосредственно

Температура -40...+50 °С,

относительная влажность 95 %

при температуре +35 °С.

Вибропрочность:

ускорение 5...30 м/с2

частота 10...70 Гц.

Ударопрочность:

ускорение 70 м/с2

частота ударов 10...50 в мин.

Нормальная частота и область частот: 45-65; 50,180-550; 60; 180-550; 800;1000 Гц** (для амперметров); 45-65; 50; 60; 200; 400; 500; 800; 1000 Гц (для вольтметров).

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100*

А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800

Через трансформатор тока со вторичным током 1* или 5 А

кA – 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40

В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750

Непосредственно

В – 400; 450; 500; 600; 750

Через трансформатор напряжения со вторичным напряжением 100 В

кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600

* только для Э42700

** для приборов Э42700 с верхним пределом диапазона измерений 100 А непосредственного включения только на нормальную частоту 50 Гц и область частот 45-65 Гц

Для приборов Э42700, Э42701 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений.

Амперметры Э42700 могут быть изготовлены с коэффициентом перегрузки 2.

Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока со вторичным током 1 А.

Пример оформления заказа

Амперметр Э42702, 20 А, 20/5, 50, в, ТУ 25-7504.133-2007

Для амперметра Э42702, изготавливаемого для эксплуатации в условиях умеренного климата, с верхним пределом

диапазона измерений 20 А, с включением через трансформатор тока со вторичным током 5 А, вертикального положения, на нормальную частоту 50 Гц.

Аналогично для перегрузочного амперметра (коэффициент перегрузки 5) Э42702 с верхним значением перегрузочной части 100 А:

Амперметр Э42702, 20-100 А, 20/5, 50, в, ТУ 25-7504.133-2007

Аналогично для амперметра, изготавливаемого для эксплуатации в условиях тропического климата:

Амперметр Э42702 Т3, 20-100 А, 20/5, 50, в, ТУ 25-7504.133-2007

Справочно:

в/г - вертикальное/горизонтальное положение;

Б - пылебрызгозащищенное исполнение;

ОМ2 - для эксплуатации на морских судах.
