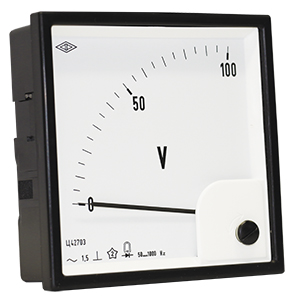

Амперметры и вольтметры Э42703, Э42704, Ц42703, Ц42704
Описание продукции
Приборы предназначены для измерения силы тока и напряжения в цепях переменного тока.
Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма – угловое.
Для защиты от прикосновения к токоведущим стержням приборы Э42704 (амперметры до 10 А, амперметры с подключением через ТТ), Э42703 (амперметры до 10 А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42704, Ц42703 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы Э42703, Э42704, Ц42703, Ц42704 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
| Э42703, Э42704, Ц42703, Ц42704 внесены в Госреестр СИ РФ № 69582-17, срок действия до 04 декабря 2022 г. |
Межповерочный интервал:
Э42703, Э42704, Ц42703, Ц42704 - 2 года.
|
Тип прибора |
Э42704 |
Ц42704 |
Э42703 |
Ц42703 |
|
Размер лицевой панели, мм |
72х72 |
72х72 |
96х96 |
96х96 |
|
Вырез в щите, мм |
68х68 |
68х68 |
92х92 |
92х92 |
|
Длина шкалы, мм, не менее |
60 |
60 |
95 |
95 |
|
Класс точности |
1,5 |
1,5 |
1,5 |
1,5 |
|
Степень защиты IP |
пылезащ. IP50 |
пылезащ. IP50 |
пылезащ. IP50 |
пылезащ. IP50 |
|
Масса, кг, не более |
0,35 |
0,25 |
0,35 |
0,3 |
|
Ц42703, Ц42704 |
|||
|
Верхний предел диапазона измерений |
Коэффициент трансформации |
Способ включения |
Условия эксплуатации |
|
В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 |
- |
Непосредственно |
Температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин. Нормальная частота |
|
В – 400; 450; 500; 600; 750 |
0-400В - 380/100 0-450В - 380/100 0-500В - 500/100 0-600В - 500/100 0-750В - 750/100 0-3,5кВ - 3000/100 0-4кВ - 3000/100 0-6кВ - 6000/100 0-7,5кВ - 6000/100 0-12,5кВ - 10000/100 0-15кВ - 13800/100 0-17,5кВ - 15750/100 0-20кВ - 18000/100 0-25кВ - 20000/100 0-40кВ - 35000/100 0-125кВ - 110000/100 0-150кВ - 150000/100 0-175кВ - 150000/100 0-200кВ - 200000/100 0-250кВ - 220000/100 0-400кВ - 330000/100 0-600кВ - 500000/100 |
Через трансформатор напряжения |
|
|
кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600
|
|||
|
Э42703, Э42704 |
||
|
Верхний предел диапазона измерений |
Способ включения |
Условия эксплуатации |
|
мA* – 100; 250; 400; 600 |
Непосредственно |
Температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин. Нормальная частота |
|
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* |
||
|
А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока со вторичным током 1* или 5 А |
|
|
кА – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8;10; 20; 30; 40 |
||
|
Э42703 |
||
|
В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750 |
Непосредственно |
|
|
В – 400; 450; 500; 600; 750 |
Через трансформатор напряжения со вторичным напряжением 100 В |
|
|
кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 |
||
|
Э42703, Э42704 амперметр перегрузочный (перегрузка с коэффициентом 2) |
||
|
А – 1*; 1,5*; 2,5*; 3*; 4*; 5; 6*; 10* ;15*; 20*; 30*; 50*; 100* |
Непосредственно |
|
|
А – 5*; 10*; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250*; 300; 400 |
Через трансформатор тока со вторичным током 1 или 5 А |
|
|
кA – 0,5; 0,6; 0,8; 1;1,5; 2; 3*; 4; 5*; 6*; 10*; 20*; 30*; 40* |
||
|
* только для Э42703 ** для приборов Э42703 (для конечного диапазона измерений 100 А непосредственного включения только на нормальную частоту и область частот 45-65, 50 Гц) Примечание: возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока со вторичным током 1 А. |
||
Пример оформления заказа
Вольтметр Ц42703, 600 В, 50, в, ТУ 25-7504.133-2007
Для вольтметра Ц42703, изготавливаемого для эксплуатации в условиях умеренного климата, с верхним пределом диапазона измерений 600 В, на нормальную частоту 50 Гц, вертикального положения.
Вольтметр Ц42703, 3,5 кВ, 3000/100, в, ТУ 25-7504.133-2007
Для вольтметра Ц42703, изготавливаемого для эксплуатации в условиях умеренного климата, с верхним пределом диапазона измерений 3,5 кВ, с включением через трансформатор напряжения с первичным напряжением 3000 В и вторичным напряжением 100 В, вертикального положения.
Амперметр Э42703 ОМ2, 20 А, 50, в, ТУ 25-7504.133-2007
Для амперметра Э42703 с верхним пределом диапазона измерений 20 А, вертикального положения, на нормальную частоту 50 Гц, для эксплуатации на морских судах.
Справочно:
в/г - вертикальное/горизонтальное положение;
Б - пылебрызгозащищенное исполнение;
ОМ2 - для эксплуатации на морских судах.
