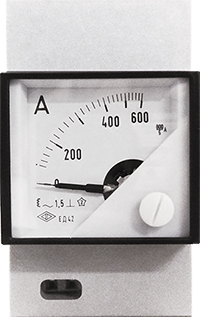

Амперметры и вольтметры ЕД42

Описание продукции

Приборы ЕД42 предназначены для измерения силы тока и напряжения в цепях переменного тока и устанавливаются на DIN-рейку шириной 35 мм EN 50022.
Расположение измерительного механизма в приборах - угловое.
Размер лицевой панели - 53х46 мм.
Длина шкалы - 42 мм.
Класс точности - 1,5.
Степень защиты корпуса приборов - IP40.
Масса - 0,25 кг.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Межповерочный интервал: 1 год.

Диапазон измерений

Способ включения

Условия эксплуатации

мA – 100; 150; 250; 400; 600

Непосредственно

Температура -40...+50 °С,

относительная влажность 90 % при температуре +30 °С.

Вибропрочность:

ускорение до 20 м/с2,

частота 10...55 Гц.

Ударопрочность:

ускорение до 150 м/с2,

18 ударов.

A – 1; 1,5; 2,5; 4; 5; 6; 10; 20

A – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 30; 40; 50; 60; 80; 100; 150; 200; 300; 400; 500; 600

Через трансформатор тока со вторичным током

1 или 5 А

кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10

В – 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 500; 600

Непосредственно

кВ – 4; 6; 8; 10; 15; 20; 40; 60; 150; 250; 400

Через трансформатор напряжения со  вторичным напряжением 100 В

Примечание: амперметры ЕД42 могут быть изготовлены с коэффициентом перегрузки 2.



Пример оформления заказа

Амперметр EД42, 500 А, 500/5, 1,5, в, ТУ25-7504.177-2010

Для амперметра EД42, изготавливаемого для эксплуатации в условиях умеренного климата, с верхним пределом диапазона измерений 500 А, с включением через трансформатор тока со вторичным током 5 А, класса точности 1,5, вертикального положения.

Вольтметр EД42 ТЗ, 4 кВ, 3000/100, 1,5, в, ТУ 25-7504.177-2010

Для вольтметра EД42, изготавливаемого для эксплуатации в условиях тропического климата, с верхним пределом диапазона измерений 4 кВ, с включением через трансформатор напряжения с первичным напряжением 3000 В и вторичным напряжением 100 В, класса точности 1,5, вертикального положения.

Справочно:

в/г - вертикальное/горизонтальное положение.
