Амперметры и вольтметры М42301(п), М42304

Описание продукции

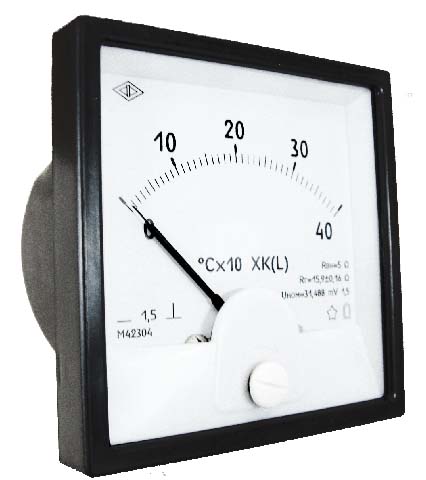

Милливольтметр М42304 используется для измерения термоэлектродвижущих сил термопар типа XA (K), XK (L), ПП (S), ПР (D) с номинальной статической характеристикой преобразования. Микроамперметр М42304 предназначен для использования в аппаратуре для измерения уровня шума.


М42301(п) предназначен для использования в специальной (ГО 27, ДП 3 Б) и другой аппаратуре, изготавливается пылебрызгозащищенного исполнения с возможностью внешней подсветки шкалы.


Возможно специальное исполнение с градуировкой шкалы по данным заказчика.


Для защиты от прикосновения к токоведущим стержням приборы М42304 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.


* - М42301(п) - приборы пылебрызгозащищенного исполнения с возможностью внешней подсветки шкалы.

М42301внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г.
М42304 внесены в Госреестр СИ РФ №37282-17, срок действия до 11 декабря 2022 г.


Межповерочный интервал:
М42301 - 5 лет;
М42304 - 2 года.

Тип прибора

М42301(п)

М42304

Размеры лицевой панели, мм

60х60

80х80

Вырез в щите, мм

Ø57,5

Ø77,5

Длина шкалы, мм, не менее

36

56

Класс точности

1,5; 2,5

1,5; 2,5

Степень защиты IP

пылебрызгозащ. IP54

пылезащ. IP50

или пылебрызгозащ. IP54

Масса, кг, не более

0,15

0,2

М42304

Диапазон измерений

Способ включения

Условия эксплуатации

µA* – 150 (10dB)

Непосредственно

Температура -50...+60 °С,

относительная влажность 95 %

при температуре +35 °С.

Вибропрочность:

ускорение 2...30 м/с2,

частота 10...50 Гц.

Ударопрочность:

ускорение 50 м/с2,

частота 10...50 ударов в мин.

мВ – 0-11,263** (1600 °С ПР(В))

0-13,159** (1300 °С ПП (S))

0-13,591** (1800 °С ПР(В))

0-31,492 (400°C ХК(L))

0-49,108 (600 °С ХК(L))

0-37,326 (900 °С ХА(К))

0-45,119 (1100 °С ХА(К))

С внешним подгоночным сопротивлением 5 Ом

Температура -50...+60 °С,

относительная влажность 95 %

при температуре +35 °С.

Вибропрочность:

ускорение до 5...10 м/с2,

частота 10...50 Гц.

Ударопрочность:

ускорение 50 м/с2,

частота 10...50 ударов в мин.

мВ – 0-49,108 (600 °С ХК(L))

С внешним подгоночным сопротивлением 15 Ом

* возможно изготовление приборов с другими диапазонами измерений чувствительностью не выше 150 µA

** изготавливаются только для эксплуатации в условиях умеренного климата и только класса точности 2,5

М42301(п)

Диапазон измерений

Способ включения

Условия эксплуатации

µA – 0-100 (5/150 R/h; 1/500 R/h;

100 %, чистая шкала)

0-150 (5/150 R/h )

Непосредственно

Температура -50...+60 °С,

относительная влажность 98 %

при температуре +35 °С.

Вибропрочность: ускорение 2...30 м/с2,

частота 10...120 Гц.

Ударопрочность: ускорение 100 м/с2

частота 10...50 ударов в мин.

В – 0-100

А – 0-10; 10-0-10

Примечание: Приборы М42301(п) изготавливаются класса точности 4,0; приборы с чистой шкалой - класса точности 2,5.

Пример оформления заказа

Микроамперметр М42301(п), 0-150 µA, шкала 5/150 R/h, 4, в, ТУ25-7504.132-2007

Для микроамперметра М42301, исполнение с возможностью внешней подсветки шкалы (п), номинальное значение 150 µA, шкала 5/150 R/h, класс точности 4, нормальное положение - вертикальное.

Милливольтметр М42304, 0-31,488 мВ, шкала 0-400 °С ХК(L), 1,5, в, ТУ25-7504.131-2007

Для милливольтметра М42304 с номинальным значением 31,488 мВ, со шкалой 0-400 °С ХК(L), класс точности 1,5, нормальное положение - вертикальное.

Справочно:

в/г - вертикальное/горизонтальное положение;

(п) - исполнение с возможностью внешней подсветки шкалы.
