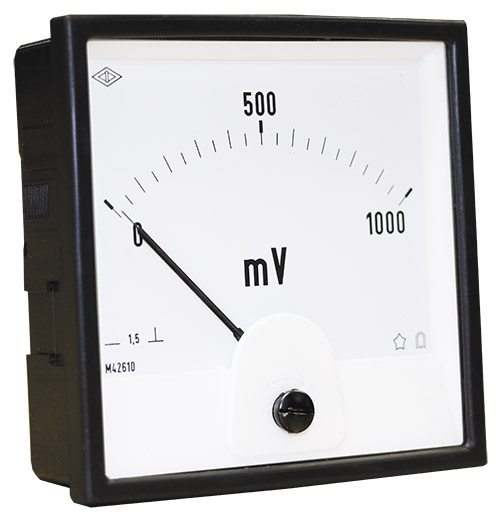

Амперметры и вольтметры М42607, М42608, М42609, М42610, М42611, М42612

Описание продукции

Приборы предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока в различных отраслях промышленности.
Приборы типов М42609, М42612 предназначены для установки в щиты с круглыми вырезами; приборы типов М42607, М42608, М42610, М42611 предназначены для установки в щиты с квадратными вырезами.
Приборы могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели (по заказу).
Расположение измерительного механизма в данных приборах – центральное. Приборы постоянного тока могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений.
Для защиты от прикосновения к токоведущим стержням приборы М42608, М42611, М42607, М42610 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.

Приборы M42607, М42608, М42609 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М42607, М42608, М42609 внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г.


Межповерочный интервал:
М42608, М42609, М42607, М42610, М42611, М42612 - 2 года

Тип прибора

М42609

М42612

М42608

М42611

М42607

М42610

Размеры лицевой панели, мм

48х48

72х72

96х96

Вырез в щите, мм

Ø42,5

68х68

92х92

Длина шкалы, мм, не менее

32

50

76

Класс точности

1,5; 2,5

1,5; 2,5

1,5; 2,5

Степень защиты IP

пылезащ. IP50

пылезащ. IP50

пылезащ. IP50

Масса, кг, не более

0,12

0,15

0,2

М42607, М42608, М42609

Диапазон измерений

Способ включения

Условия эксплуатации

µA* – 100; 200; 300; 500; 1000

Непосредственно

Температура -30...+50 °С,

относительная влажность 90 %

при температуре +30 °С.

Вибропрочность:

ускорение 5...30 м/с2,

частота 10...70 Гц.

Ударопрочность:

ускорение 50 м/с2,

частота 10...50 ударов в мин.

мA – 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600

А – 1; 2; 3; 5; 10; 15**

А – 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 750

С наружным шунтом на 75 мВ

и калиброванными проводами сопротивлением 0,035 Ом

кA – 1; 1,5; 2; 4; 6

В – 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600

Непосредственно

кВ – 1; 1,5; 3

С отдельным добавочным

сопротивлением с номинальным током 5 мA

* только для приборов М42608, М42609

** только для приборов М42607, М42608

М42611, М42612

Диапазон измерений

Способ включения

Условия эксплуатации

µA – 25***; 30***; 50

Непосредственно

Температура -30 …+50 °C,

относительная влажность 95 %

при температуре +35 °C.

Вибропрочность:

ускорение 5…30 м/с2,

частота 10…70 Гц.

Ударопрочность:

ускорение 50 м/с2,

частота 10…50 ударов в мин.

М42610

µA – 50***; 100; 200; 300; 500; 1000

М42610, М42611, М42612

мВ – 25; 50; 75; 150; 300; 500; 750; 1000

С калиброванными проводами

сопротивлением 0,035 Ом

*** только с нулевой отметкой в середине шкалы диапазона измерений

Пример оформления заказа

Вольтметр М42607, 0-30 В, 1,5, в, ТУ 25-7504.132-2007

Для вольтметра М42607 с диапазоном измерений 0-30 В, класса точности 1,5, вертикального положения.

Справочно:

в/г - вертикальное/горизонтальное положение;

Б - пылебрызгозащищенное исполнение;

Т3 - для эксплуатации в условиях тропического климата;

ОМ2 - для эксплуатации на морских судах (М42609, М42608, М42607).
