Электрические воздухонагреватели для круглых каналов серии ЭНК

Описание продукции

Канальный электронагреватель

  • Большой диапазон мощностей – от 0,8 до 24 кВт
  • Нагревательные элементы из нержавеющей стали
  • Регулировка температуры
  • Встроенные биметаллические термовыключатели
  • Оцинкованный стальной корпус
  • ТЭНы повышенной надежности
  • Максимальная температура выходного воздуха 40°C
  • Степень защиты IP20-23

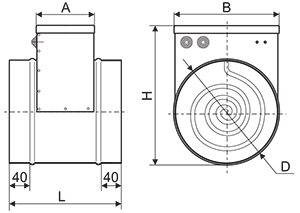

Габаритные и присоединительные размеры (мм)

 Модель

А

В

D

Н

L*

L**

ЭНК 100

275

100

100

190

375

-

ЭНК 125

275

125

125

215

375

-

ЭНК 160

275

160

160

270

375

-

ЭНК 200

275

200

200

290

375

-

ЭНК 250

275

250

250

345

375

-

ЭНК 315

275

315

315

410

375

650

ЭНК 355

275

355

355

455

375

650

ЭНК 400

275

400

400

500

375

650

* Для нагревателей мощностью до 12 кВт включительно.
** Для нагревателей с мощностью свыше 12 кВт.

Технические характеристики круглых электрических нагревателей серии ЭНК



Модель

D, мм

Мощность,

кВт

Напряжение/

частота, В/50Гц

Ток,

А

Минимальный расход воздуха, м³/ч

Схема

подключения

ЭНК 100/0,8

100

0,8

220

3,64

50

ЭНК-1

ЭНК 100/1,6

1,6

7,3

ЭНК 100/2,4

2,4

10,91

ЭНК 125/0,8

125

0,8

220

3,64

90

ЭНК -1

ЭНК 125/1,6

1,6

7,3

ЭНК 125/2,0

2,0

9,1

ЭНК 125/2,4

2,4

10,91

ЭНК 125/3,0

3,0

13,64

ЭНК 160/0,6

160

0,6

220

2,73

150

ЭНК-1

ЭНК 160/1,2

1,2

5,46

ЭНК 160/1,5

1,5

6,82

ЭНК 160/1,8

1,8

8,19

ЭНК 160/2,0

2,0

9,1

ЭНК 160/3,0

3,0

13,64

ЭНК 200/1,5

200

1,5

220

6,82

230

ЭНК -1

ЭНК 200/2,0

2,0

9,1

ЭНК 200/3,0

3,0

13,64

ЭНК 200/4,5

4,5

380

6,85

ЭНК -2

ЭНК 200/6,0

6,0

9,13

ЭНК 250/1,5

250

1,5

220

6,82

350

ЭНК-1

ЭНК 250/2,0

2,0

9,1

ЭНК 250/3,0

3,0

13,64

ЭНК 250/4,5

250

4,5

380

6,85

350

ЭНК-2

ЭНК 250/6,0

6,0

9,13

ЭНК 250/7,5/ЭНК-2

7,5

11,5

ЭНК-2

ЭНК 250/7,5/ЭНК-3

ЭНК-3

ЭНК 250/9,0

9,0

13,69

ЭНК-2

ЭНК 250/12,0

12,0

18,25

ЭНК-3

ЭНК 315/2,0

315

2,0

220

9,1

560

ЭНК-1

ЭНК 315/3,0

3,0

13,64

ЭНК 315/6,0

6,0

380

9,13

ЭНК-2

ЭНК 315/7,5/ ЭНК-2

7,5

11,5

ЭНК-2

ЭНК 315/7,5/ ЭНК-3

ЭНК-3

ЭНК 315/9,0

9,0

13,69

ЭНК-3

ЭНК 315/12,0

12,0

18,25

ЭНК-2

ЭНК 315/18,0

18,0

27,38

ЭНК 355/6,0

355

6,0

380

9,13

740

ЭНК-2

ЭНК 355/7,5/ ЭНК-2

7,5

11,5

ЭНК-2

ЭНК 355/7,5/ ЭНК-3

ЭНК-3

ЭНК 355/9,0

9,0

13,69

ЭНК-2

ЭНК 355/12,0

12,0

18,25

ЭНК-3

ЭНК 355/18,0

18,0

27,38

ЭНК-2

ЭНК 355/24,0

24,0

36,5

ЭНК-3

ЭНК 400/3,0

400

3,0

220

13,64

900

ЭНК-1

ЭНК 400/9,0

9,0

380

13,69

ЭНК-2

ЭНК 400/12,0

12,0

18,25

ЭНК-3

ЭНК 400/18,0

18,0

27,38

ЭНК-2

ЭНК 400/24,0

24,0

36,5

ЭНК-3

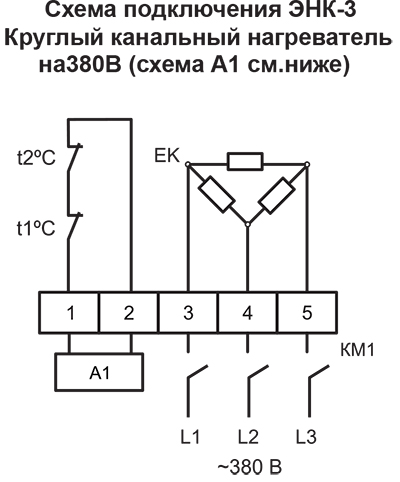

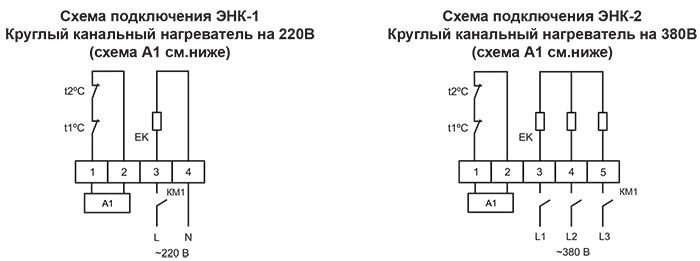

Схемы подключения

Данные схемы подключения являются примером обязательного использования биметаллических термо-выключателей защиты нагревателя от перегрева t1, t2 в цепях управления силовой частью ЭНК. Категорически запрещается подключать электронагреватель без использования в его цепи управления силовой частью биметаллических термовыключателей защиты от перегрева t1, t2, в противном случае это может привести к пожару или несчастному случаю.

ЕК – нагревательный элемент;
t1 – биметаллический термовыключатель защиты от перегрева, 80ºС;
t2 – биметаллический термовыключатель защиты от пожара, 130ºС;

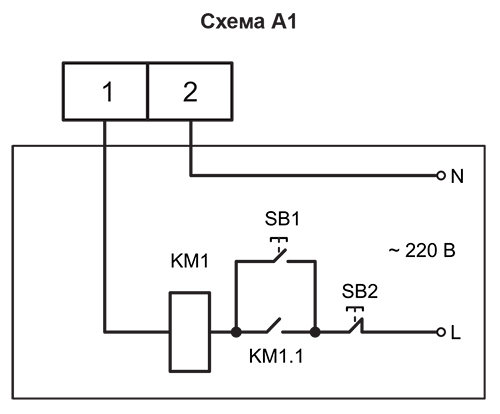

KM1 – магнитный пускатель.

SB1 – кнопка включения;
SB2 – кнопка выключения магнитного пускателя КМ1;
KM1 – магнитный пускатель;
KM1.1 – н.о. дополнительный контакт магнитного пускателя.

Пример обозначения

Нагреватель электрический круглый ЭНК 400/9,0

где: ЭНК – серия канального нагревателя;
400 – типоразмер (по диаметру присоединения), мм;
9,0 – мощность нагревателя, кВт
