ПЛАСТИНЧАТЫЕ РЕКУПЕРАТОРЫ RVP

Описание продукции

Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях.

Поверхность теплообмена пластинчатых рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм.

Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха. В холодный период года на пластинах рекуператора может образовываться некоторое количество конденсата, которое отводится через специальные штуцера и гидрозатворы.

Съемная крышка рекуператора конструктивно имеет наиболее низкую точку, предусмотренную для выпуска конденсата. Прилагающийся в комплекте штуцер для слива конденсата необходимо разместить в данной точке (после монтажа рекуператора), просверлив отверстие под его установку.

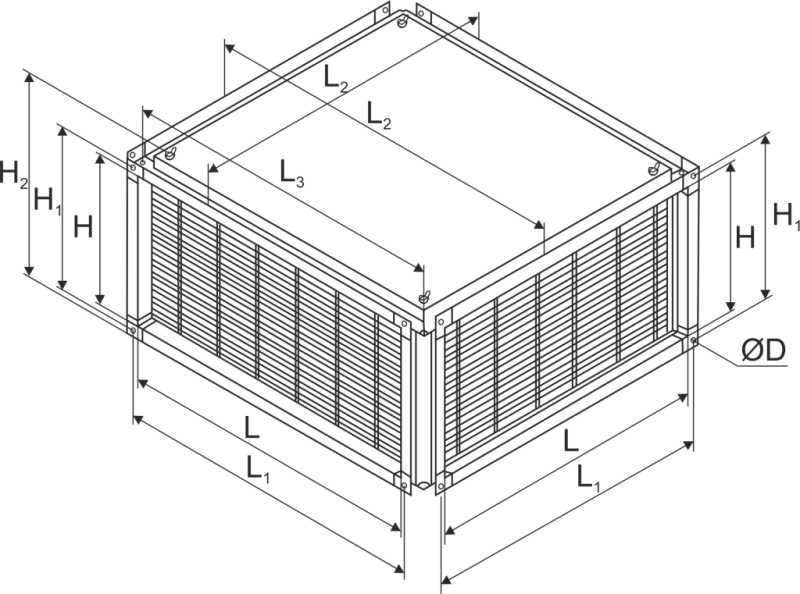

Габаритные и присоединительные размеры рекуператоров

Модель	Размеры, мм								Масса, кг
Модель	L	H	L1	H1	L2	H2	L3	ØD	Масса, кг
RVP 40-20	400	200	420	220	516	260	474	9	16,4
RVP 50-25	500	250	520	270	616	360	574		25,4
RVP 50-30	500	300	520	320	616	360	574		25,5
RVP 60-30	600	300	620	320	716	360	674		29,4
RVP 60-35	600	350	620	420	716	410	674		31,4
RVP 70-40	700	400	720	520	816	460	774		39,6
RVP 80-50	800	500	820	530	916	560	874		51,8
RVP 90-50	900	500	930	530	1016	560	974	11	64,4
RVP 100-50	1000	500	1030	530	1116	570	1074	11	71,8

Рекуператор сконструирован для использования в вентиляционных системах как с параллельной разводкой трассы притока и вытяжки, так и с перпендикулярной или диагональной под углом 45°С, а также их комбинаций.

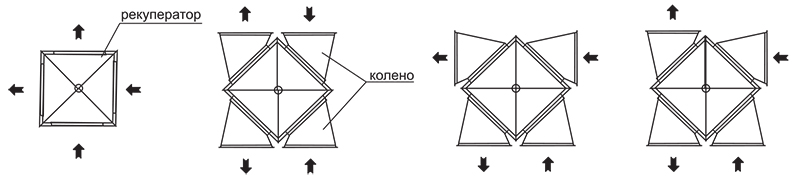

Варианты размещения рекуператора в канале в соответствии с ориентировкой колен

Подбор рекуператора

Для каждого рекуператора указаны графики зависимости КПД и потери давления от расхода воздуха.

КПД рекуператора определяется соотношением:

to1 – температура вытяжного воздуха на входе в рекуператор, °С;
tр1 – температура приточного воздуха на входе в рекуператор, °С;
tр2 – температура приточного воздуха на выходе из рекуператора, °С.

Из данного соотношения при известном к.п.д. рекуператора можно определить требуемую температуру приточного воздуха на выходе из рекуператора tр2 из соотношения:

tр2 = F⋅(to1 – tр1) + tр1

Так как к.п.д. рекуператора непосредственно зависит от относительной влажности вытяжного воздуха, а при ее увеличении растет, то на каждом графике указаны кривые для сухого (минимального) и мокрого (максимального) к.п.д.

Для исходных заданных величин расхода воздуха по графику определяется сухой и мокрый к.п.д. рекуператора F. Если предполагаемая относительная влажность вытяжного воздуха лежит в диапазоне между сухим и мокрым, то по графику можно определить величину к.п.д. в диапазоне между обеими крайними кривыми.

В уравнение tр2 = F⋅(to1 – tр1) + tр1 подставляется определенная величина к.п.д. рекуператора и предполагаемая расчетная температура воздуха, т.е. температура приточного воздуха на входе в рекуператор и температура воздуха, удаляемого из помещения.

Для заданного расхода воздуха по графику определяется потеря давления рекуператора, необходимая для установки баланса потерь давления оборудования и выбора подходящего вентилятора. Конденсация влаги может заметно влиять на увеличения потери давления рекуператора от 20% до 50%. Если влажность вытяжного воздуха будет колебаться в диапазоне над величиной сухого к.п.д., рекомендуется для баланса потерь давления увеличить величину, определенную по графику минимально на 30%.

Полученная температура воздуха tр2 используется при подборе водяного обогревателя как температура воздуха на входе.

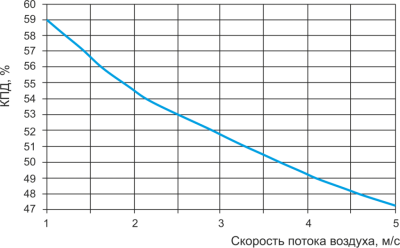

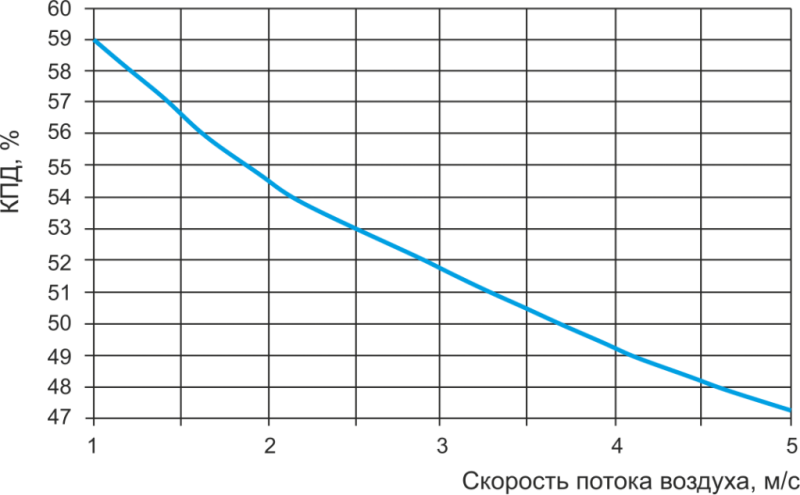

Эффективность пластинчатых рекуператоров в зависимости от скорости потока воздуха

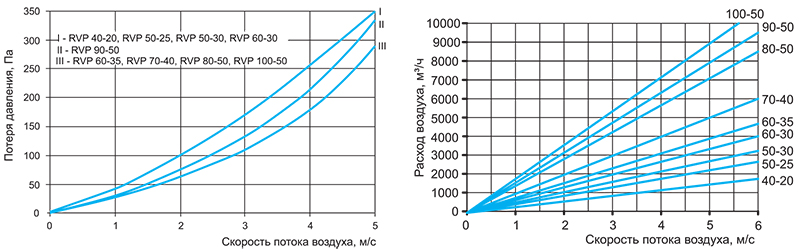

Аэродинамические характеристики рекуператоров во фронтальном сечении (LxH)

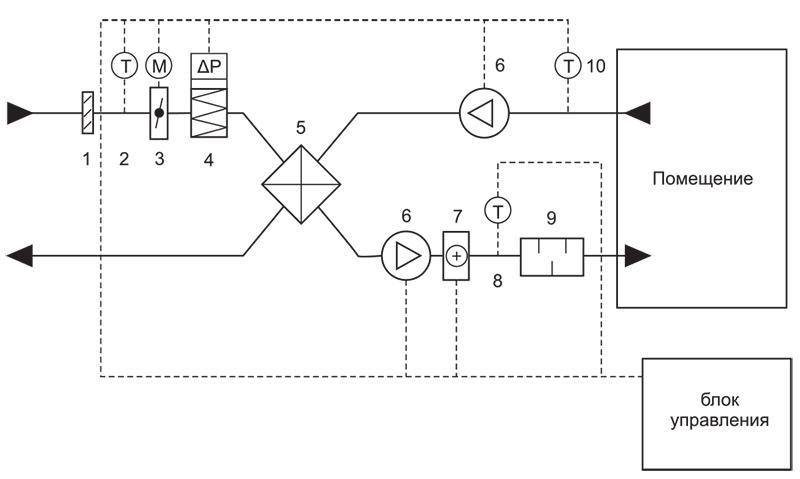

Байпас, защита от замерзания

При температуре наружного воздуха ниже -10°С , необходимо выбрать установку предварительного подогрева воздуха перед рекуператором, который обеспечит повышение температуры воздуха на входе в рекуператор или установку байпаса. В противном случае, существует опасность замерзания и выход из строя всей вентсистемы.

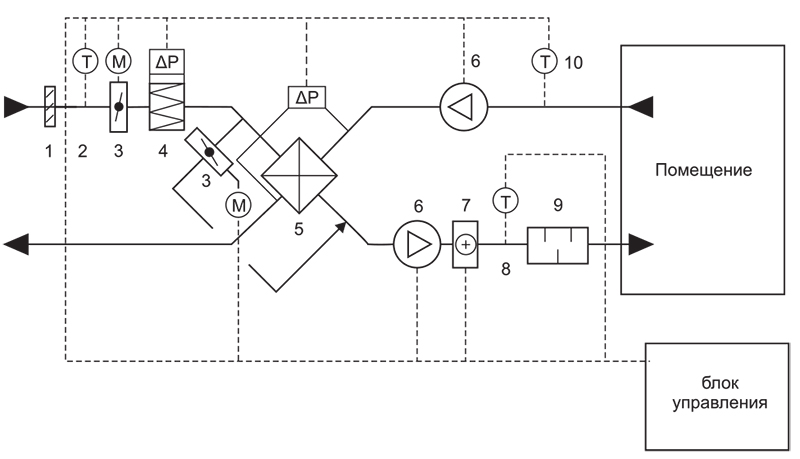

Байпас рекуператора осуществляется при помощи установки заслонки и обводного канала на приточной ветке с целью обеспечения защиты от замерзания или в случае полностью автоматического отключения рекуператора в системах без охлаждения. Сечение канала байпаса должно составлять 40% сечения соединительных фланцев рекуператора.
