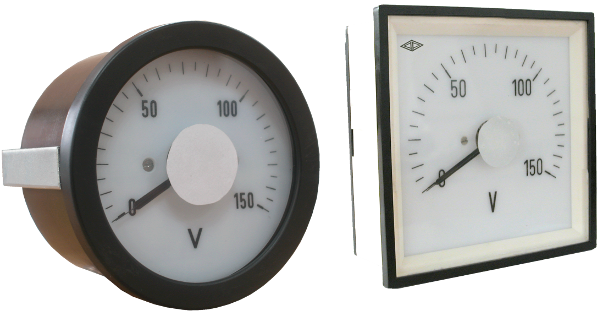

Вольтметры Ц42408, Ц42412, Ц42496

Описание продукции

Приборы предназначены для измерения напряжения в однофазных цепях переменного тока частотой 50 Гц в различных областях промышленности и на железнодорожном транспорте.
Приборы изготавливаются в пластмассовом корпусе, являются вибро- и ударопрочными.
Во всех исполнениях Ц42408 предусмотрена подсветка циферблата.
Приборы имеют степень защиты от воздействия окружающей среды IP53 (по передней панели).
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы Ц42408, Ц42412, Ц42496 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Ц42408, Ц42496, Ц42412 внесены в Госреестр СИ РФ № 57444-14, срок действия до 26 мая 2019 г.

Межповерочный интервал: 3 года.

Тип прибора

Ц42408

Ц42412

Ц42496

Размер лицевой панели, мм

Ø 85

120х120

96х96

Длина шкалы, мм

127

200

150

Вырез в щите, мм

Ø 82

112х112

92х92

Класс точности

2,5

1,5

2,5

Степень защиты корпуса (по лицевой панели)

IP53

IP53

IP53

Масса прибора, кг

0,32

0,4

0,36

Ц42408, Ц42412, Ц42496

Конечное значение диапазона измерений

Способ включения

Условия эксплуатации

В – 10; 20; 30; 50; 75; 100; 150; 250; 300; 400

Непосредственно

Температура -50...+60 °С.

Относительная влажность 95 % при температуре +35 °С.

Вибропрочность: ускорение 10 м/с2,

частота 10...100 Гц.

Ударопрочность: ускорение 30 м/с2,

длительность 6-20 мс.

кВ – 1; 1,5; 2; 3; 4; 7,5; 10; 12; 15; 30

Через трансформатор напряжения со вторичным напряжением 100 В

кВ – 30

Через трансформатор напряжения со вторичным напряжением 100 В, коэффициентом трансформации 25000/100 В

Для приборов Ц42408, Ц42412, Ц42496 первичное напряжение трансформатора совпадает с верхним пределом диапазона измерений.



Пример оформления заказа

Вольтметр Ц42408, 0-100 В, 2,5, в, ТУ 25-7504.207-2009

Для вольтметра Ц42408 с диапазоном измерения 0-100 В, класса точности 2,5, вертикального положения.

Вольтметр Ц42408, 0-3 кВ, 3000/100, 2,5, г, ТУ 25-7504.207-2009

Для вольтметра Ц42408 с диапазоном измерения 0-3 кВ, с включением через трансформатор напряжения с первичным напряжением 3000 В и со вторичным напряжением 100 В, класса точности 2,5, горизонтального положения.

Справочно:

в/г - вертикальное/горизонтальное положение;

Б - пылебрызгозащищенное исполнение;

ОМ2 - для эксплуатации на морских судах.
