ВОЗДУХООХЛАДИТЕЛИ КВО, КФО
Описание продукции
Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения.
Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, а так же вещества, вызывающие коррозию или разложение алюминия, меди, цинка.
В качестве хладогента в охладителях КВО могут использоваться вода или незамерзающие смеси. Максимально допустимое давление жидкости в охладителях составляет 1,6 МПа.
В качестве хладагента во фреоновых охладителях КФО могут использоваться фреон R22, R407C, R410A. При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру.
Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливаются теплообменник, каплеуловитель и поддон.
Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением.
Фреоновый охладитель отличается конструкцией распределительного узла («паука») и спецификой подвода хладагента. Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение теплообменника к трубопроводам, подводящим хладагент, осуществляется посредством пайки.
Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.
Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.
При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение.
Для достижения максимальной производительности охладитель необходимо подключать противоточно.

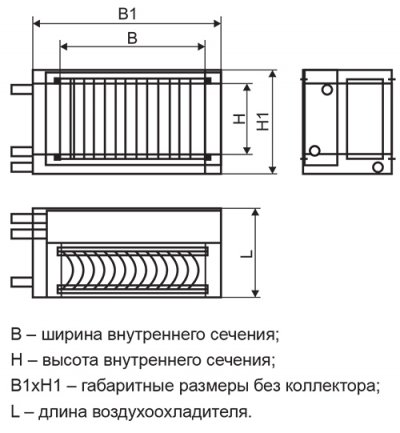

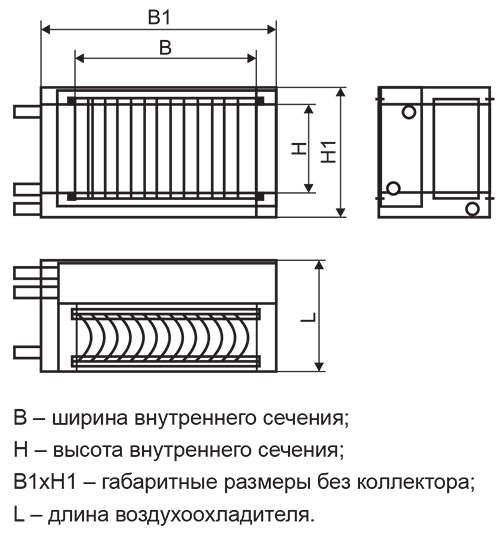

Габаритные и присоединительные размеры (мм)
Водяной охладитель КВО
Модель |
B |
H |
B1 |
H1 |
L |
КВО 40-20 |
400 |
200 |
520 |
340 |
300 |
КВО 50-25 |
500 |
250 |
620 |
390 |
|
КВО 50-30 |
500 |
300 |
620 |
440 |
|
КВО 60-30 |
600 |
300 |
720 |
440 |
|
КВО 60-35 |
600 |
350 |
720 |
490 |
|
КВО 70-40 |
700 |
400 |
820 |
540 |
|
КВО 80-50 |
800 |
500 |
920 |
640 |
|
КВО 90-50 |
900 |
500 |
1035 |
655 |
|
КВО 100-50 |
1000 |
500 |
1135 |
655 |
Фреоновый охладитель КФО
Модель |
B |
H |
B1 |
H1 |
L |
КФО 40-20 |
400 |
200 |
564 |
283 |
300 |
КФО 50-25 |
500 |
250 |
664 |
333 |
|
КФО 50-30 |
500 |
300 |
664 |
383 |
|
КФО 60-30 |
600 |
300 |
764 |
383 |
|
КФО 60-35 |
600 |
350 |
764 |
433 |
|
КФО 70-40 |
700 |
400 |
864 |
483 |
|
КФО 80-50 |
800 |
500 |
964 |
583 |
|
КФО 90-50 |
900 |
500 |
1074 |
598 |
|
КФО 100-50 |
1000 |
500 |
1174 |
598 |
Технические характеристики
Типоразмер |
Воздухопроиз-водительность, м3/ч |
Холодопроиз-водительность, кВт |
Расход воды, м3/ч |
Гидравлическое сопротивление, кПа |
Масса, кг, не более |
|||
КВО |
КФО |
КВО |
КФО |
КВО |
КВО |
КВО |
КФО |
|
40-20 |
1000 |
1000 |
4,2 |
3,5 |
0,81 |
3,48 |
16 |
16 |
50-25 |
1600 |
1600 |
6,8 |
6,3 |
1,29 |
5,6 |
19 |
18 |
50-30 |
1900 |
1900 |
8 |
7,1 |
1,53 |
5,69 |
21 |
19 |
60-30 |
2300 |
2300 |
9,7 |
9 |
1,86 |
8,73 |
23 |
21 |
60-35 |
2700 |
2700 |
11,4 |
10,1 |
2,19 |
9,58 |
25 |
23 |
70-40 |
3600 |
3600 |
15,2 |
13,8 |
2,19 |
13,71 |
28 |
26 |
80-50 |
5100 |
5100 |
21,5 |
17,7 |
4,12 |
20,79 |
38 |
32 |
90-50 |
5700 |
5700 |
24 |
20,5 |
4,60 |
27,56 |
42 |
36 |
100-50 |
6300 |
6300 |
26,6 |
23,4 |
5,08 |
29,09 |
45 |
42 |
Данные для подбора охладителей
Модель |
Расход воздуха, м³/ч |
Падение давления воздуха, Па |
Температура воздуха, ºС |
Тепло-носитель |
Температура воды, ºС |
Падение давления тепло-носителя, кПа |
Мощность, кВт |
Площадь теплообмена, м2 |
Расход жидкости, кг/ч |
Внутренний объем, л |
||
вход |
выход |
вход |
выход |
|||||||||
Фреоновые охладители |
||||||||||||
КФО 40-20/3 |
864 |
63 |
30 |
21,3 |
R407A |
7 |
12 |
53,09 |
2, 96 кВт |
3,86 |
76 |
0,65 |
КФО 50-25/3 |
1350 |
62 |
30 |
21,4 |
R407A |
7 |
12 |
20,03 |
4,44 кВт |
6,03 |
115 |
1,01 |
КФО 50-30/3 |
1620 |
61 |
30 |
21,7 |
R407A |
7 |
12 |
9,25 |
5 кВт |
7,24 |
129 |
1,21 |
КФО 60-30/3 |
1944 |
62 |
30 |
21,5 |
R407A |
7 |
12 |
15,84 |
6,34 кВт |
8,68 |
163 |
1,45 |
КФО 60-35/3 |
2268 |
63 |
30 |
21,3 |
R407A |
7 |
12 |
25,76 |
7,66 кВт |
10,13 |
198 |
1,69 |
КФО 70-40/3 |
3024 |
63 |
30 |
21,3 |
R407A |
7 |
12 |
25,67 |
10,24 кВт |
13,51 |
264 |
2,26 |
КФО 80-50/3 |
4320 |
63 |
30 |
21,4 |
R407A |
7 |
12 |
24,02 |
14,49 кВт |
19,3 |
373 |
3,23 |
КФО 90-50/3 |
4860 |
60 |
30 |
21,8 |
R407A |
7 |
12 |
9,79 |
14, 52 кВт |
21,71 |
374 |
3,63 |
КФО 100-50/3 |
5400 |
61 |
30 |
21,7 |
R407A |
7 |
12 |
13,22 |
16,7 кВт |
24,12 |
430 |
4,03 |
Водяные охладители |
||||||||||||
КВО 40-20/4 |
864 |
81 |
30 |
20,3 |
вода |
7 |
12 |
5,12 |
3, 32 кВт |
5,15 |
554 |
0,88 |
КВО 50-25/4 |
1350 |
82 |
30 |
19,4 |
вода |
7 |
12 |
10,56 |
5,57 кВт |
8,04 |
956 |
1,37 |
КВО 50-30/4 |
1620 |
82 |
30 |
19,4 |
вода |
7 |
12 |
10,76 |
6,69 кВт |
9,65 |
1148 |
1,65 |
КВО 60-30/4 |
1944 |
83 |
30 |
19 |
вода |
7 |
12 |
18,35 |
8,48 кВт |
11,58 |
2249 |
1,98 |
КВО 60-35/4 |
2268 |
83 |
30 |
19 |
вода |
7 |
12 |
18,73 |
9,89 кВт |
13,51 |
1697 |
2,31 |
КВО 70-40/4 |
3024 |
83 |
30 |
18,6 |
вода |
7 |
12 |
29,8 |
13,68 кВт |
18,01 |
2347 |
3,08 |
КВО 80-50/4 |
4320 |
83 |
30 |
18,9 |
вода |
7 |
12 |
22,26 |
18,91 кВт |
25,73 |
3245 |
4,39 |
КВО 90-50/4 |
4860 |
83 |
30 |
18,7 |
вода |
7 |
12 |
27,83 |
21,89 кВт |
28,95 |
3756 |
4,94 |
КВО 100-50/3 |
5400 |
84 |
30 |
18,5 |
вода |
7 |
12 |
41,69 |
24,84 кВт |
32,16 |
4262 |
5,49 |

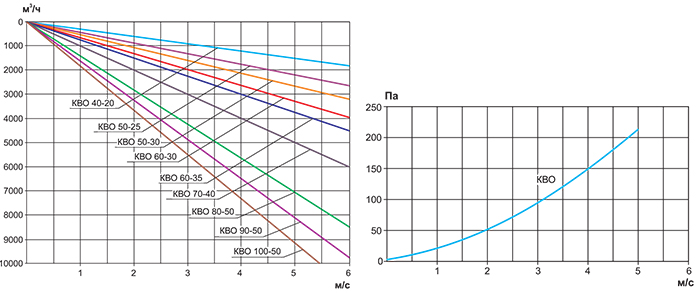

Аэродинамические характеристики водяного охладителя КВО

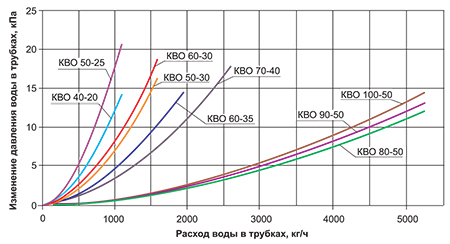

Гидравлические характеристики водяного охладителя КВО
Аэродинамические характеристики фреонового охладителя КФО

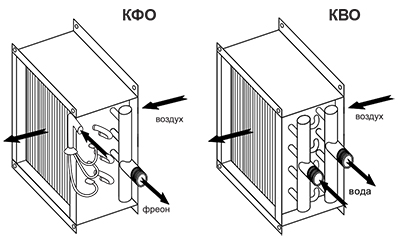

Схема движения жидкости
Для охладителей КФО и КВО рекомендуется подводить фреон и охлажденную воду против движения потока воздуха с целью улучшения эффективности теплопередачи.
В связи с этим для охладителей КФО вводиться сторона обслуживания, так как подача фреона организуется сверху для исключения накопления масла в теплообменнике.
Пример схем движения жидкости и воздуха:

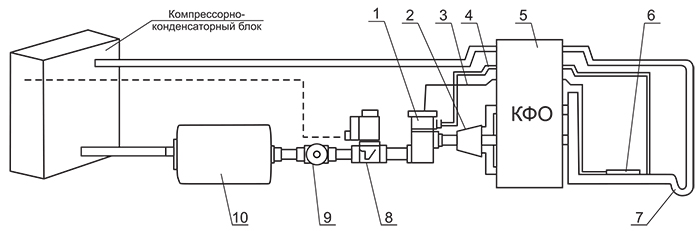

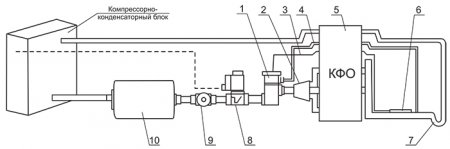

Рекомендуемая схема установки дополнительных элементов КФО
1 - ТРВ; 2 - распределитель хладагента; 3 - трубка термобаллона; 4 - внешняя уравнительная линия; 5 - КФО;
6 - термобаллон; 7 - маслоподъемная петля; 8 - электромагнитный клапан; 9 - смотровое стекло; 10 - фильтр-осушитель.
Пример обозначения:
Канальный охладитель КВО 50-25/4
где: КВО – обозначение канального водяного охладителя;
50-25 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
4 – количество рядов охладителя.
Канальный охладитель КФО 70-40/3 П
где: КФО – обозначение канального фреонового охладителя;
70-40 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
3 – количество рядов охладителя;
П – сторона обслуживания охладителя (П - правая, Л - левая).
