WWN (KORF) ДЛЯ ПРЯМОУГОЛЬНЫХ КАНАЛОВ
Описание продукции
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Максимальная рабочая температура - 170°С
Максимальное рабочее давление - 1,5 МПа (15 бар)
Обогреватели типа WWN стандартно изготавливаются в девяти типоразмерах, а также в двухрядном WWN/2 и трехрядном WWN/3 исполнении.
Корпус обогревателей типа WWN изготавливается из оцинкованного листа марки 08ПС.

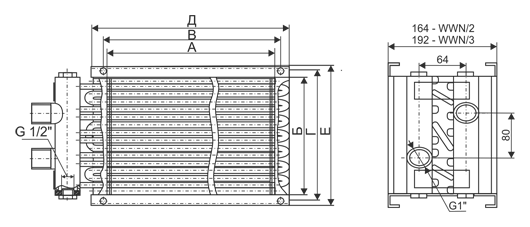

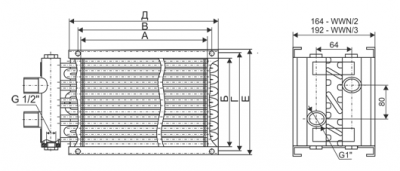

Габаритные и присоединительные размеры
Модель | А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | Масса, кг |
---|---|---|---|---|---|---|---|---|
WWN30-15/2(3) | 300 | 150 | 320 | 170 | 340 | 190 | 9 | 4,1 (5,6) |
WWN40-20/2(3) | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 5,6 (7,1) |
WWN50-25/2(3) | 500 | 250 | 520 | 270 | 540 | 290 | 9 | 6,6 (8,6) |
WWN50-30/2(3) | 500 | 300 | 520 | 320 | 540 | 340 | 9 | 7,1 (10,1) |
WWN60-30/2(3) | 600 | 300 | 620 | 320 | 640 | 340 | 9 | 8,1 (11,6) |
WWN60-35/2(3) | 600 | 350 | 620 | 370 | 640 | 390 | 9 | 8,8 (13,1) |
WWN70-40/2(3) | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 10,6 (14,6) |
WWN80-50/2(3) | 800 | 500 | 820 | 520 | 840 | 540 | 9 | 13,5 (16,1) |
WWN90-50/2 (3) | 900 | 500 | 930 | 530 | 960 | 560 | 13 | 16,4 (17,6) |
WWN100-50/2(3) | 1000 | 500 | 1 030 | 530 | 1 060 | 560 | 13 | 19,4 (21,1) |
Рабочие характеристики и методика подбора
Методика подбора водяных нагревателей сводится к определению необходимой поверхности нагрева, аэродинамических и гидравлических потерь в зависимости от заданных величин расхода и температуры воздуха и параметров теплоносителя.

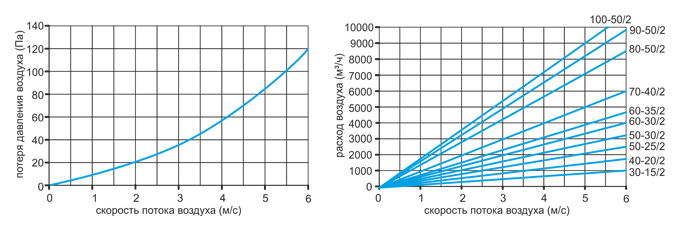

Аэродинамические характеристики WWN/2

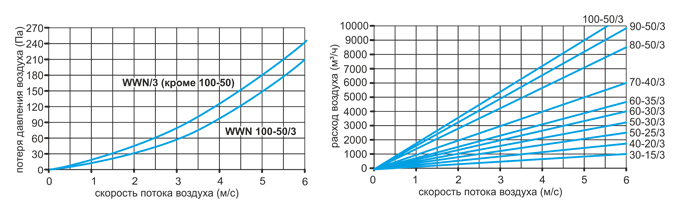

Аэродинамические характеристики WWN/3
Гидравлические характеристики WWN/2

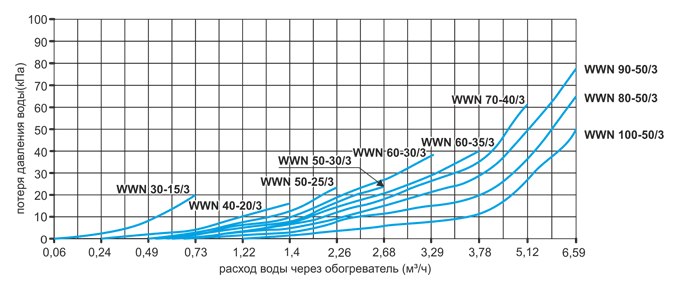

Гидравлические характеристики WWN/3
Теплотехнические характеристики водяных двухрядных нагревателей WWN/2
Рас- ход воз- духа, м3/ч | Аэроди- намичес- кое сопро- тивление, Па | Температура на входе, °С | Температура на входе, °С | Температура на входе, °С | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
-19 | -22 | -27 | |||||||||||
Гидрав- лическое сопро- тивле- ние, кПа | Расход воды, м3/ч | Мощ- ность, Вт | Температура воздуха на выходе, °С | Потеря давления воды, кПа | Расход воды, м3/ч | Мощ- ность, Вт | Темпера- тура воз- духа на выходе, °С | Потеря давления воды, кПа | Расход воды, м°/ч | Мощ- ность, Вт | Температура воздуха на выходе, °С | ||
WWN 30-15/2 вода с параметрами 90/70 | |||||||||||||
250 | 6,6 | 0,53 | 0,15 | 3 265 | 20 | 0,55 | 0,16 | 3 520 | 20 | 0,6 | 0,18 | 4 105 | 20 |
450 | 14,4 | 0,77 | 0,26 | 5 880 | 20 | 0,82 | 0,28 | 6 330 | 20 | 0,91 | 0,31 | 7 390 | 20 |
WWN 40-20/2 вода с параметрами 90/70 | |||||||||||||
600 | 21,3 | 0,98 | 0,35 | 7 840 | 20 | 1,06 | 0,38 | 8 440 | 20 | 1,18 | 0,42 | 9 850 | 20 |
800 | 29,4 | 1,25 | 0,44 | 10 450 | 20 | 1,39 | 0,48 | 11 255 | 20 | 1,61 | 0,56 | 13 130 | 20 |
WWN 50-25/2 вода с параметрами 90/70 | |||||||||||||
1 000 | 22,4 | 1,28 | 0,57 | 13 065 | 20 | 1,4 | 0,61 | 14 701 | 20 | 1,71 | 0,71 | 16 415 | 20 |
1 200 | 29,2 | 1,53 | 0,65 | 15 675 | 20 | 1,72 | 0,7 | 16 880 | 20 | 2,15 | 0,85 | 19 695 | 20 |
WWN 50-30/2 вода с параметрами 90/70 | |||||||||||||
1 400 | 27,7 | 1,53 | 0,8 | 18 290 | 20 | 1,76 | 0,86 | 19 695 | 20 | 2,21 | 0,99 | 22 980 | 20 |
1 800 | 35 | 3,21 | 1,06 | 23 515 | 20 | 2,61 | 1,04 | 25 325 | 20 | 3,222 | 1,27 | 29 545 | 20 |
WWN 60-30/2 вода с параметрами 90/70 | |||||||||||||
2 000 | 37,3 | 3,82 | 1,17 | 26 125 | 20 | 4,37 | 1,26 | 28 135 | 20 | 5,35 | 1,41 | 32 825 | 20 |
2 500 | 45,3 | 4,82 | 1,33 | 32 660 | 20 | 5,56 | 1,44 | 35 170 | 20 | 7,56 | 1,76 | 41 030 | 20 |
WWN 60-35/2 вода с параметрами 90/70 | |||||||||||||
2 800 | 49,5 | 6,14 | 1,64 | 36 575 | 20 | 6,92 | 1,77 | 39 390 | 20 | 8,23 | 1,98 | 45 955 | 20 |
3 000 | 55,4 | 6,86 | 1,76 | 39 190 | 20 | 7,7 | 1,9 | 42 205 | 20 | 9,13 | 2,12 | 49 240 | 20 |
WWN 70-40/2 вода с параметрами 90/70 | |||||||||||||
3 300 | 36,8 | 6,31 | 1,81 | 43 110 | 20 | 7,7 | 1,95 | 46 425 | 20 | 8,15 | 2,3 | 54 160 | 20 |
3 500 | 38,7 | 6,43 | 1,87 | 45 720 | 20 | 7,8 | 2,01 | 49 236 | 20 | 8,58 | 2,5 | 27 445 | 20 |
WWN 80-50/2 вода с параметрами 90/70 | |||||||||||||
4 000 | 32 | 7,92 | 2,35 | 52 251 | 20 | 9,04 | 2,53 | 56 270 | 20 | 11,01 | 2,8 | 65 650 | 20 |
4 800 | 41,9 | 10,94 | 2,82 | 62 700 | 20 | 10,8 | 2,9 | 67 525 | 20 | 14,99 | 3,4 | 78 780 | 20 |
WWN 90-50/2 вода с параметрами 90/70 | |||||||||||||
5 200 | 42 | 15,58 | 3,16 | 67 930 | 20 | 16,58 | 3,14 | 73 155 | 20 | 20,7 | 3,66 | 85 345 | 20 |
6 000 | 49,5 | 18,39 | 3,52 | 78 380 | 20 | 20,59 | 3,62 | 84 405 | 20 | 24,38 | 4,23 | 98 475 | 20 |
WWN 100-50/2 вода с параметрами 90/70 | |||||||||||||
8 000 | 77 | 18,87 | 5,05 | 104 505 | 20 | 21,76 | 4,8 | 112545 | 20 | 36,68 | 5,6 | 131300 | 20 |
9 000 | 86 | 21,13 | 5,35 | 117 565 | 20 | 23,85 | 5,5 | 126610 | 20 | 46,92 | 6,35 | 147710 | 20 |
