Системы кондиционирования, отопления и вентиляции

Диспетчеризация систем вентиляции и кондиционирования

Система диспетчеризации и мониторинга систем вентиляции и кондиционирования осуществляет контроль и управление на основе сигналов, поступающих от датчиковвлажности, температуры, содержания углекислого газа и пыли в воздухе.

Зачастую подобные устройства монтируются в помещениях и воздуховодах. В совокупности представленные датчики позволяют отслеживать ресурс, а также аварийные режимы работы оборудования.

Основные функции диспетчеризации систем вентиляции и кондиционирования воздуха:

  • Индикация параметров отдельных узлов подсистемы с возможностью их настройки
  • Извещение диспетчера в случае отказа отдельных устройств и агрегатов, а также при возникновении внештатных ситуаций
  • Оперативный перевод систем в аварийные режимы работы в предопределенных ситуациях, например, выключение агрегатов общеобменной вытяжной и приточной вентиляции
  • Запуск аварийной вентиляции при пожаре для удаления дыма (осуществляется в случае срабатывания пожарной сигнализации)
  • Поддержание параметров воздуха в соответствии санитарным нормам
  • Регулирование температуры и влажности воздуха, проникающего в систему воздуховодов приточной вентиляции
  • Перевод систем как приточной, так и вытяжной вентиляции в режим энергосбережения в часы пониженных нагрузок
  • Отработка заданных алгоритмов группового включения/выключения вентиляционно-кондиционирующих установок.

В зависимости от требований и потребностей заказчика для проектирования систем диспетчеризации используются свободно-программируемые контроллеры Siemens и Segnetics совместно с программно-аппаратными комплексами Desigo Insight (Siemens) и Master SCADA.

С помощью систем автоматики SIEMENS можно объединить весь комплекс внутренних инженерных систем здания: управлять вентиляцией, холодоснабжением, водоснабжением, теплоснабжением, контролировать отключение и включение освещения, подачу тепло- и электроэнергии, системы доступа, охраны, пожарной сигнализации, включать различные устройства – компьютеры, видеокамеры, вести видеонаблюдение.

Cистемы автоматики SIEMENS могут осуществлять полный контроль над энергопотреблением здания и, как следствие, экономия энергии до 50%.

Системы диспетчеризации – это многопользовательские системы, которые позволяют контролировать параметры внутри каждого помещения в отдельности, а также дают возможность централизованного отображения и контроля над отдельными параметрами системы и изменения этих параметров с диспетчерских станций.

Вся информация о параметрах в помещениях стекается на центральный контроллер, который обрабатывает и посылает соответствующие сигналы управления на системы управления установками жизнеобеспечения здания.

Системы диспетчеризации Siemens имеют модульную структуру и, в случае необходимости, полную работоспособность каждого модуля в автономном режиме, а также возможность расширения систем по мере необходимости. Различные топологии и системы различных годов выпуска легко взаимодействуют друг с другом, таким образом, защищаются капиталовложения, сделанные ранее, в дальнейшем фирма придерживается именно этой политики в отношении своих клиентов.

Легкость обучения работы с диспетчерскими станциями обусловлена тем, что станция это компьютер и любой пользователь PC легко разберется с программным обеспечением.

Обзор возможностей:

  • гибкое дистанционное управление;
  • управление и диспетчеризация до 200 объектов;
  • дистанционная диагностика, идентификация и обработка сигналов аварий;
  • зависящая от времени, от системы и от приоритета передача сигналов аварий и перенос их на различные компьютерные станции управления;
  • прием и передача только тех данных и отчетов о работе, которые требуются пользователю;
  • автоматическая передача сообщений от систем нижних уровней на компьютерную станцию управления или на пейджер;
  • возможность подключения центральной компьютерной станции глобального управления к двум объектам одновременно;
  • возможность периодического контроля качества телефонной линии связи или компьютерной сети;
  • интеллектуальная оптимизация коммуникаций по телефонной сети, удовлетворяющая требованиям системы и минимизирующая стоимость оплаты услуг телефонной сети.



Свободно-программируемые контроллеры серии Synco100 и Synco700 применяются для климат контроля в помещении посредством модулируемого управления исполнительным механизмом по воде или воздуху с возможностью выбора действия управляющих сигналов, допускает изменение уставки через внешний комнатный контроллер, имеет тестовый режим в качестве помощи при наладке.

Программно-аппаратный комплекс автоматизации Desigo Insight применяется для централизованного управления системами климата, контроля доступа, противопожарными и охранными системами в зданиях, которые могут быть удалены друг от друга географически. Позволяет отображать и применять на PC текущие значения параметров вышеперечисленных систем, просматривать журнал неисправностей.

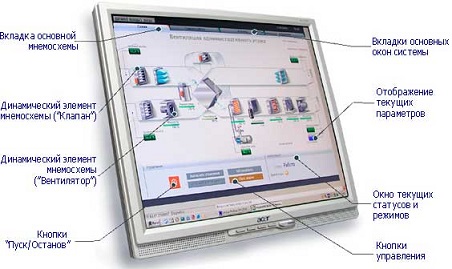

Диспетчерский блок SEGNETICS
Master SCADA - первый на российском рынке SCADA-пакет, реализующий полностью объектную технологию разработки проектов, благодаря которой возможно многократное сокращение трудозатрат при разработке и тиражировании проектов.

Master SCADA - вертикально интегрированная система, обеспечивающая полную визуальную разработку АСУ ТП от программ любых PC-совместимых контроллеров и АРМов операторов до связи с ERP и MES системами. Master SCADA полностью совместима с любыми фирменными контроллерами, благодаря технологии "ОРС в ядре системы". Контроллеры с открытой архитектурой программируются непосредственно в среде Master SCADA по "прозрачной" технологии. Исполнительная система для контроллеров MasterPLC поддерживает большинство распространенных на российском рынке контроллеров с открытой архитектурой и программно-аппаратные платформы с операционными системами DOS, Windows CE, Linux, eCOS, надстраивая над ними собственный диспетчер реального времени. Поддержка стандарта ОРС HDA обеспечивает считывание архивов счетчиков коммерческого учета и контроллеров по любым каналам связи.


Уникальность объектов Master SCADA в их распределенности - часть объекта работает в контроллере, часть на операторской станции. Это дает возможность создавать системы, в которых не требуется настройка связей между узлами. Объекты имеют полный набор функций и свойств: динамическое изображение, окно управления, мнемосхемы и документы, сообщения и логику контроля и управления, расчеты и расписания, наследуемые свойства. Пользовательские объекты могут тиражироваться с автоматической привязкой к аппаратуре благодаря мастеру связей.

 Master SCADA обеспечивает создание в одном проекте "прозрачных" свободнопортируемых распределенных систем без настройки связи узлов.

Master SCADA обладает всеми функциями полноценного программно-технического комплекса, включая метрологическую поверку параметров, паспортизацию оборудования, автоматизацию настройки систем регулирования, обмен данными с любыми внешними системами и открытыми интерфейсами для расширения на всех уровнях.

Master SCADA - система для АСУТП, MES, задач учета и диспетчеризации
Master SCADA для АСУ ТП и диспетчеризации

Master SCADA™ — это не просто один из современных SCADA- и SoftLogic-пакетов, это принципиально новый инструмент разработки АСУ ТП. В нем реализованы средства и методы разработки проектов, обеспечивающие резкое сокращение трудозатрат и повышение надежности создаваемой системы. Разрабатывать АСУТП в Master SCADA легко и приятно - это первая в нашей стране система, в которой реализован объектный подход к разработке АСУТП.

Общее число внедрений Master SCADA системы составляет несколько тысяч рабочих мест практически во всех отраслях промышленности в России, ближнем и дальнем зарубежье.
