Системы кондиционирования, отопления и вентиляции

Приборы автоматики для вентиляции



Современная автоматика для вентиляции – это совокупность цифровых приборов, которые при эффективном взаимодействии представляют собой органичное решение проблемы создания микроклимата в различных частях заданий и сооружений.

В настоящее время автоматика для вентиляции особенно активно внедряется на промышленных объектах и в крупных магазинах и складских помещениях.

1. Шкафы управления

2. Смесительные узлы UT

3. Регуляторы скорости

Регулятор скорости однофазных вентиляторов РС-1-400


Применение

Применяется в системах вентиляции для включения/ выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция и управление

Корпус регулятора изготовлен из пластика. Регулятор отличается высокой эффективностью, точностью управления. Включение/выключение посредством поворота ручки управления. Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до максимального значения. Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.

Защита

Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.

Монтаж

Регулятор устанавливается внутри помещений на стене в скрытой монтажной коробке. Может устанавливаться в стандартные электромонтажные круглые коробки.

Схема подключения регулятора скорости

Регулятор скорости однофазных вентиляторов РС-1-300

Применение

Применяется в системах вентиляции для включения/выключения и регулирования скорости  вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция и управление

Корпус регулятора изготовлен из пластика. Регулятор отличается высокой эффективностью, точностью управления. Включение на максимальную скорость посредством поворота ручки управления. Регулирование ведется от максимального значения до минимально возможного значения напряжения (при котором вентилятор стабильно вращается). Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.

Защита

Для защиты от перегрузок, регулятор имеет встроенный сменный плавкий предохранитель.

Монтаж

Регулятор предназначен для установки внутри помещений на стене, в скрытой монтажной коробке. Может устанавливаться в стандартные электро-монтажные круглые коробки.

Схема подключения регулятора скорости

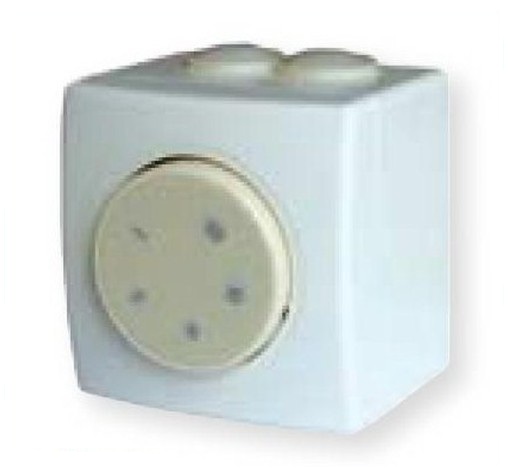

Однофазные симисторные регуляторы скорости MTY

  • Регулятор MTY обеспечивает плавную регулировку скорости на основе изменения выходного напряжения с помощью симистора.
  • Предназначен для плавной регулировки скорости вращения вентиляторов с напряжением 220 В (~1, 50 Гц).
  • Допускается подключение нескольких двигателей, если общий ток потребления не превышает предельно допустимой величины.
  • Регуляторы MTY обладают высокой эффективностью и точностью управления.
  • Влагостойкий корпус из пластика АВС позволяет использовать регулятор в местах с повышенной влажностью, кухнях и ванных комнатах.
  • Степень защиты в корпусе - IP-55, без корпуса - IP-44.
  • На передней панели регулятора установлена рукоятка регулировки со встроенным выключателем.
  • Входная цепь регулятора защищена плавким предохранителем.
  • Все модели снабжены дополнительным (нерегулируемым) выводом 220 В.



 4. Регуляторы температуры для электрических калориферов

5. Реле защиты электродвигателей

6. Датчики

Термостат защиты от замерзания

Назначение термостата:

-Защита водяного теплообменника от угрозы замерзания.

- Чувствительный термостат с капиллярным датчиком.

- Длина капилляра 3 или 6 метров.



Термостат защиты от замерзания по температуре приточного воздуха предназначен для контроля температуры воздуха после водяных теплообменников.

Измерение температуры производится при помощи капиллярного датчика, который монтируется за водяным калорифером.



Датчики температуры для приточно-вытяжной вентиляции

Датчики температуры для вентиляциипредназначены для работы вместе с регуляторами температуры в системах отопления, вентиляции и кондиционирования. Они представляют собой линеаризованные датчики с отрицательным температурным коэффициентом стандарта NTC и PT1000. Выпускаются модели различного назначения для нескольких температурных диапазонов.


Технические характеристики

Наименование
Модель
Степень защиты
Диапазон °С
Назначение
Канальный
TG-K3/PT 1000
IP20
-30…+ 70
Регулирование температуры воздуха в воздуховоде
TG-KH1/PT1000
IP65
-30…+ 70
TG-K300
IP20
-30…+30
TG-K330
IP20
0…+ 30
TG-K360
IP20
0…+ 60
Погружной
TG-D1/PT1000
IP65
-30…+ 150
Защита калориферов от замерзания
TG-DH1/PT1000
IP65
-30…+ 150
TG-D130
IP65
0…+ 30
TG-D170
IP65
+ 40…+ 70
Поверхностный
TG-A1/PT1000
IP65
-30…+ 100
Защита калориферов от замерзания
TG-A130
IP65
0…+ 30
TG-A170
IP65
+ 40…+ 70
Комнатный
TG-R5/PT1000
IP20
0…+ 50
Регулирование температуры воздуха в помещении
TG-R430
IP20
0…+ 30
TG-R530
IP20
0…+ 30
Наружный
TG-R3/PT1000
IP65
-30…+ 50
Контроль температуры на улице
TG-R300
IP65
-30…+ 30

В зависимости от предназначения датчики давления разделяются на несколько групп, в том числе датчики, определяющие абсолютное давление в системе, измеряющие разность или перепад давления, контролирующие величины вакуумметрического давления и ряд других параметров связанных с давлением воздуха.

Определив величину давления, датчик преобразует полученное значение в электрический сигнал и направляет его в систему автоматического управления для обработки, анализа и, в случае выхода за установленные пределы, для принятия решения об изменении режима работы системы вентиляции.

Реле давления PS-500/1500относится к группе дифференциальных датчиков, контролирующих величину падения давления.

Реле PS-500/1500подключается к системе вентиляции в точке замера при помощи специальных полиуретановых трубок. Две трубки длиной по 2 метра каждая с наконечниками для подключения входят в комплект поставки.

Дифференциальное реле давления PS-500/1500 ,сравнивая полученную величину падения давления на отдельном элементе системы вентиляции с установленным значением.

Результат сравнения показывает, допустим, при снятии замеров в точках перед и после воздушного фильтра или вентилятора, - состояние фильтра или соответствие нормативному величины воздушного напора, создаваемого вентилятором.Если полученное значение перепада давления окажется больше предельной величины - датчик формирует электронный сигнал.

Дифференциальное реле давления PS-500 (аналог DTV-500) предназначено для использования в диапазоне давления от 30 до 500 Па, аPS-500 от 100 до 1500 Па.

Релейный контакт - 250/3 В/А.

Прибор соответствует степени защиты - IP 54. С целью исключения дополнительных погрешностей зависящих от положения датчика, рекомендуетсядифференциальное реле давления PS-500/1500устанавливать вертикально, причем, присоединительные патрубки должны быть направлены вниз.
