КV 100XL

Описание продукции

Канальные вентиляторы K/KV предназначены для монтажа в системах с высоким аэродинамическим сопротивлением.

Характеристики

  • Компактная конструкция.
  • Лопатки, загнутые назад.
  • Корпус из оцинкованной стали.
  • Герметичность корпуса класса С.
  • Электродвигатель с внешним ротором.
  • Возможность регулировки скорости.
  • Установка в любом положении.
  • Двигатель со встроенной термозащитой с автоматическим перезапуском.
  • Класс защиты электродвигателя — IP 44.

Габаритные и присоединительные размеры (мм)

Вентилятор ∅А ∅В С D E F G
КV 100XL 99 246 334 304 125 156 26

82d9032cd958ce869207bc3ba542ae23

Марка вентилятора               KV100XL
Напряжение/
частота, В		 220
Фазность 1
Мощность, Вт 59.8
Ток, А 0,26
Max расход воздуха,
м3/ч		 321
Частота вращения,
об/мин		 2424
Класс защиты
двигателя		 IP44
Емкость
конденсатора, мкФ		 2
Тип термозащиты встроенная
Вес,
кг		 2,7

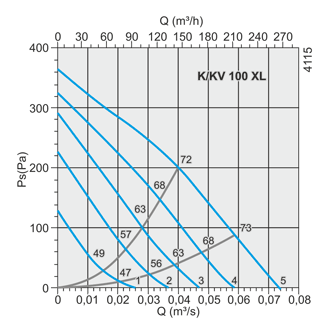

Аэродинамические характеристики

072cb05df690c45e68029e3e5cf8ee12

Акустические характеристики

  Гц Общ. 63 125 250 500 1к 2к 4к 8к
K/KV 100 XL LwA Канал дБ(А) 72 49 65 68 66 62 55 52 40
LwA К окружению дБ(А) 55 28 28 47 51 48 46 44 30
