Вентиляторы канальные прямоугольные серии VCN

Описание продукции

  • Компактная конструкция

  • Лопатки, загнутые назад

  • Корпус из оцинкованной стали

  • Установка в любом положении

  • Однофазные и трехфазные асинхронные электродвигатели с внешним   ротором

  • Возможность регулировки скорости

  • Класс защиты электродвигателя IP 54

  • Возможно изготовление вентиляторов VCN в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:

- мотор-колесо RP (производство Германия);

- мотор-колесо GH (производство Китай).

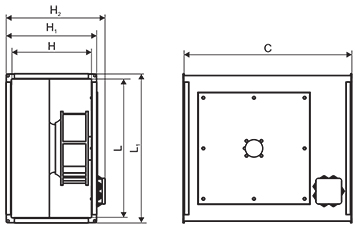

Габаритные и присоединительные размеры (мм)

 Модель

L

L1

H

H1

H2

C

VCN 40-20

400

440

200

240

277

590

VCN 50-25

500

540

250

290

323

618

VCN 50-30

500

540

300

340

373

642

VCN 60-30

600

640

300

340

373

662

VCN 60-35

600

640

350

390

423

722

VCN 70-40

700

740

400

440

474

867

VCN 80-50

800

840

500

540

573

957

VCN 90-50

900

940

500

540

573

1007

VCN 100-50

1000

1040

500

540

573

1107

Технические характеристики



Модель

Напряжение, В

Мощность двигателя, кВт

Ток, А

Частота вращения,

об/мин

Масса, кг

Регулятор скорости

Общий дБа

Схема подключения

VCN-40-20/22-GH/2E

220

0,15

0,7

3000

11,2

СРМ 500

72

Схема №3

VCN-40-20/22-RP/2E

220

0,085

0,38

3000

10,3

СРМ 500

72

VCN-50-25/25-GH/2E

220

0,2

0,9

3000

14,3

СРМ 500

73

VCN-50-25/25-RP/2E

220

0,185

0,81

3000

14,3

СРМ 500

67

VCN-50-30/28-GH/2E

220

0,25

1,1

3000

16,6

СРМ 500

76

VCN-50-30/28-RP/2E

220

0,225

1

3000

16,7

СРМ 500

70

VCN-60-30/31-GH/4E

220

0,14

0,68

1500

20,7

СРМ 500

61

VCN-60-30/31-RP/4E

220

0,095

0,46

1500

19,7

СРМ 500

66

VCN-60-30/31-GH/4D

380

0,15

0,39

1500

20,7

ATV 212H075N4

62

Схема №2

VCN-60-30/31-RP/4D

380

0,085

0,3

1500

19,7

ATV 212H075N4

66

Схема №6

VCN-60-35/31-GH/4E

220

0,14

0,68

1500

22,7

СРМ 500

61

Схема №3

VCN-60-35/31-RP/4E

220

0,12

0,54

1500

21,8

СРМ 500

59

Схема №3

VCN-60-35/31-GH/4D

380

0,15

0,39

1500

22,7

ATV 212H075N4

62

Схема №2

VCN-60-35/31-RP/4D

380

0,11

0,32

1500

21,8

ATV 212H075N4

60

Схема №6

VCN-70-40/35-GH/4E

220

0,22

1

1500

31

СРМ 500

64

Схема №3

VCN-70-40/35-RP/4E

220

0,27

1,18

1500

30,5

СРМ 500

72

Схема №3

VCN-70-40/35-GH/4D

380

0,22

0,47

1500

31

ATV 212H075N4

65

Схема №2

VCN-70-40/35-RP/4E

380

0,17

0,52

1500

30,5

ATV 212Н075N4

62

Схема №4

VCN-80-50/40-RP/6E

220

0,117

0,52

1000

46,2

СРМ 500

62

Схема №3

VCN-80-50/40-GH/6D

380

0,25

0,73

1000

48,6

ATV 212H075N4

50

Схема №1

VCN-80-50/40-GH/4D

380

0,54

1

1500

48,6

ATV 212H075N4

66

Схема №1

VCN-80-50/40-RP/4D

380

0,515

1,41

1500

46,2

ATV 212HU15N4

67

Схема №7

VCN-90-50/40-RP/6E

220

0,117

0,52

1000

51,2

СРМ 500

62

Схема №3

VCN-90-50/40-GH/6D

380

0,25

0,73

1000

53,6

ATV 212H075N4

50

Схема №1

VCN-90-50/40-GH/4D

380

0,54

1

1500

53,6

ATV 212H075N4

66

Схема №1

VCN-90-50/40-RP/4D

380

0,515

1,41

1500

51,2

ATV 212HU15N4

67

Схема №7

VCN-100-50/45-RP/4E

220

0,68

3

1500

74,7

СРМ 1000

69

Схема №5

VCN-100-50/45-GH/6D

380

0,33

0,9

1000

71,4

ATV 212

H075N4

60

Схема №1

VCN-100-50/45-GH/4D

380

0,81

1,36

1500

71,4

ATV 212HU15N4

74

Схема №1

VCN-100-50/45-RP/4D

380

0,74

1,5

1500

74,7

ATV 212HU15N4

70

Схема №4

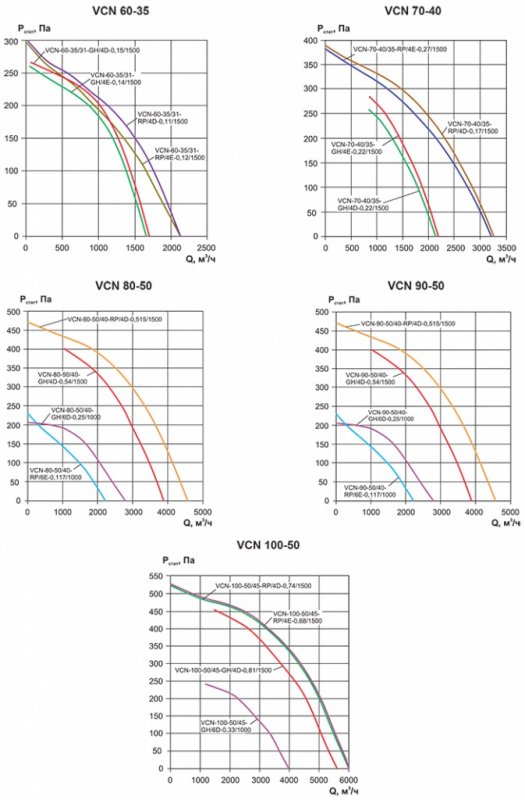

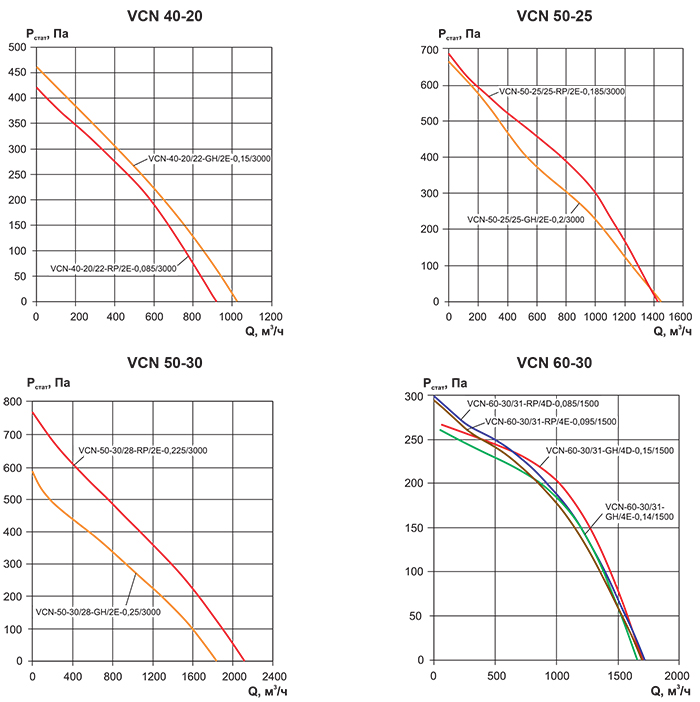

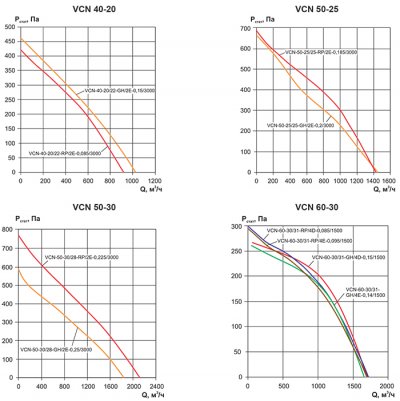

Аэродинамические характеристики

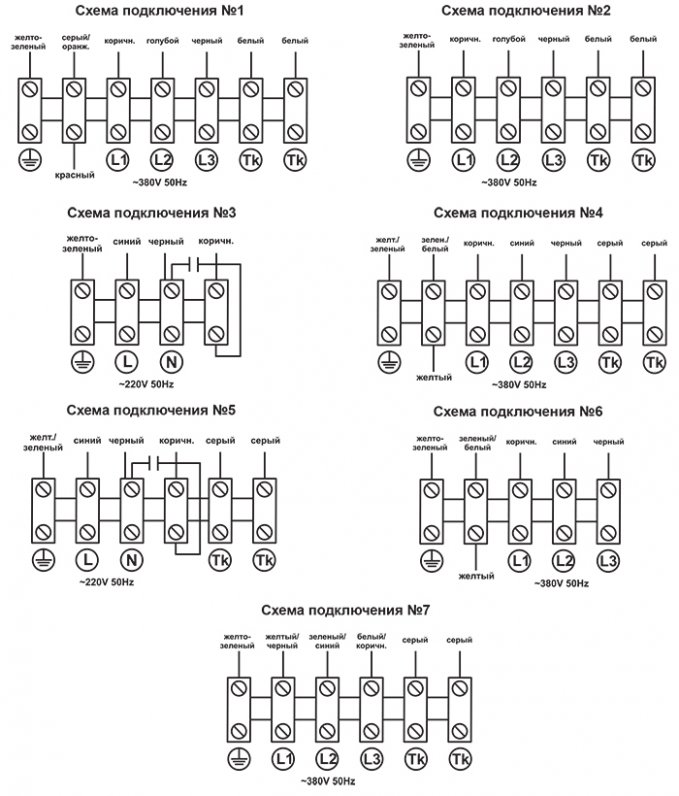

Электрические схемы подключения
