Вентиляторы VCP-SH

Описание продукции



  • Компактная конструкция

  • Лопатки, загнутые вперед

  • Корпус из оцинкованной стали

  • Снабжен дополнительным шумоизолирующим корпусом

  • Установка в любом положении

  • Однофазные и трехфазные асинхронные электродвигатели с внешним ротором

  • Биметаллическая защита двигателя

  • Возможность регулировки скорости

  • Класс защиты электродвигателя IP 44

  • Возможно изготовление вентиляторов VCP-SH в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:

- мотор-колесо REP (производство Германия);

- мотор-колесо GQ (производство Китай).

Габаритные и присоединительные размеры (мм)

 Модель

L

L1

Н

Н1

Н2

C

VCP-SH 40-20

400

500

200

300

356

590

VCP-SH 50-25

500

600

250

350

406

618

VCP-SH 50-30

500

600

300

425

481

642

VCP-SH 60-30

600

700

300

425

481

662

VCP-SH 60-35

600

700

350

475

531

722

VCP-SH 70-40

700

800

400

525

581

867

VCP-SH 80-50

800

900

500

625

681

957

VCP-SH 100-50

1000

1100

500

625

681

1107

Технические характеристики

Модель

Напряжение/

частота, В/50Гц

Число

фаз

Потребляемая

мощность,

кВт

Ток,

А

Частота

вращения,

об/мин

Масса,

кг

Регулятор

скорости

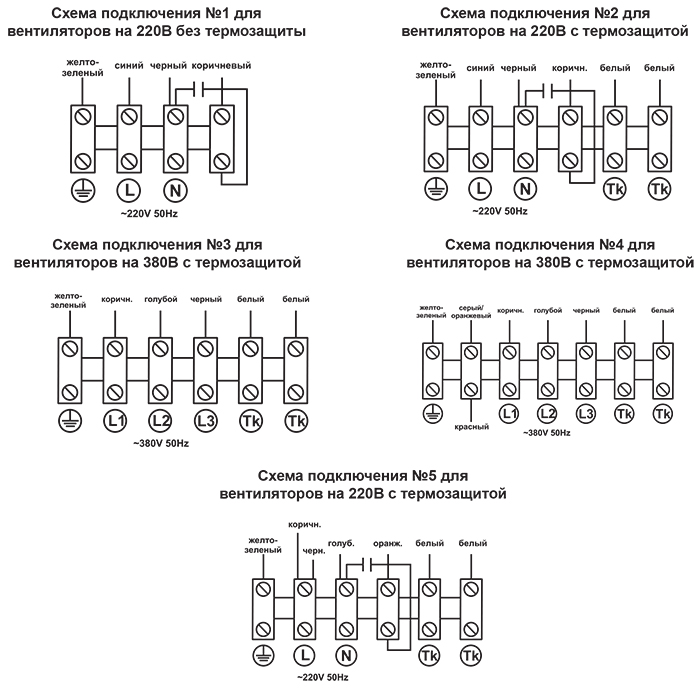

Схема подключения

VCP-SH 40-20/20-GQ/4Е

220

1

0,33

1,52

1280

9

СРМ-500W

Схема №1

VCP-SH 40-20/20-REP/4Е

220

1

0,29

1,45

1500

12,3

СРМ-500W

Схема №5

VCP-SH 40-20/20-GQ/4D

380

3

0,33

0,63

1270

11

ATV212H075N4

Схема №3

VCP-SH 40-20/20-REP/4D

380

3

0,31

0,51

1500

12,0

ATV212H075N4

Схема №4

VCP-SH 50-25/22-GQ/4Е

220

1

0,51

2,3

1320

18

СРМ-800W

Схема №2

VCP-SH 50-25/22-REP/4Е

220

1

0,51

2,3

1500

17,25

СРМ-800W

Схема №5

VCP-SH 50-25/22-GQ/4D

380

3

0,49

0,82

1300

18

ATV212H075N4

Схема №4

VCP-SH 50-25/22-REP/4D

380

3

0,56

0,95

1500

17,26

ATV212H075N4

Схема №4

VCP-SH 50-25/22-GQ/6D

380

3

0,3

0,81

930

18

ATV212H075N4

Схема №4

VCP-SH 50-25/22-REP/6D

380

3

0,2

0,45

1000

16,25

ATV212H075N4

Схема №4

VCP-SH 50-30/25-GQ/4Е

220

1

0,9

4,1

1330

19,5

СРМ-1000W

Схема №2

VCP-SH 50-30/25-REP/4Е

220

1

0,78

3,4

1500

22,25

СРМ-1000W

Схема №5

VCP-SH 50-30/25-GQ/4D

380

3

0,87

1,8

1400

27,5

ATV212HU15N4

Схема №4

VCP-SH 50-30/25-REP/4D

380

3

0,93

1,9

1500

22,25

ATV212HU15N4

Схема №4

VCP-SH 50-30/25-GQ/6Е

220

1

0,32

1,6

900

19,5

СРМ-500W

Схема №1

VCP-SH 50-30/25-GQ/6D

380

3

0,32

0,81

910

23,5

ATV212H075N4

Схема №4

VCP-SH 50-30/25-REP/6D

380

3

0,35

0,74

1000

19,25

ATV212H075N4

Схема №4

VCP-SH 60-30/28-GQ/4Е

220

1

1,6

7,3

1360

28

Трансформаторный регулятор

Схема №2

VCP-SH 60-30/28-REP/4Е

220

1

1,15

5,1

1500

25,1

Трансформаторный регулятор

Схема №5

VCP-SH 60-30/28-GQ/4D

380

3

1,7

3,2

1360

32

ATV212HU22N4

Схема №4

VCP-SH 60-30/28-REP/4D

380

1

1,5

2,6

1500

30,3

ATV212HU15N4

Схема №4

VCP-SH 60-30/28-GQ/6Е

220

1

0,45

2,2

900

31

СРМ-500W

Схема №2

VCP-SH 60-30/28-GQ/6D

380

3

0,45

0,85

900

32

ATV212H075N4

Схема №4

VCP-SH 60-30/28-REP/6D

380

1

0,37

0,75

1000

22,4

ATV212H075N4

Схема №4

VCP-SH 60-35/31-GQ/4E

220

1

2,25

10,0

1360

34

Трансформаторный регулятор

Схема №2

VCP-SH 60-35/31-GQ/4D

380

3

2,2

4,0

1360

38

ATV212HU22N4

Схема №4

VCP-SH 60-35/31-REP/4D

380

3

2,5

4,1

1500

34,55

ATV212HU30N4

Схема №4

VCP-SH 60-35/31-GQ/6Е

220

1

0,72

3,6

870

34

СРМ-800W

Схема №2

VCP-SH 60-35/31-GQ/6D

380

3

0,78

1,5

940

34

ATV212HU15N4

Схема №4

VCP-SH 60-35/31-REP/6D

380

3

0,9

1,8

750

30,05

ATV212HU15N4

Схема №4

VCP-SH 70-40/35-GQ/4D

380

3

3,5

5,9

1340

60

ATV212HU40N4

Схема №4

VCP-SH 70-40/35-REP/4D

380

3

3,7

6,0

1500

57,6

ATV212HU40N4

Схема №4

VCP-SH 70-40/35-GQ/6D

380

3

1,15

2,3

900

43

ATV212HU15N4

Схема №4

VCP-SH 70-40/35-REP/6D

380

3

1,1

2

1000

40,0

ATV212HU15N4

Схема №4

VCP-SH 80-50/40-GQ/4D

380

3

4,8

8,0

1400

78

ATV212HU55N4

Схема №4

VCP-SH 80-50/40-REP/4D

380

3

5,5

8,9

1500

83,3

ATV212HU55N4

Схема №4

VCP-SH 80-50/40-GQ/6D

380

3

2,8

4,85

870

71

ATV212HU30N4

Схема №4

VCP-SH 80-50/40-REP/6D

380

3

2,7

4,9

1000

73,9

ATV212HU30N4

Схема №4

VCP-SH 80-50/40-GQ/8D

380

3

1,7

3,7

700

71

ATV212HU22N4

Схема №4

VCP-SH 80-50/40-REP/8D

380

3

0,87

1,65

750

59,4

ATV212HU15N4

Схема №4

VCP-SH 100-50/45-GQ/6D

380

3

3,5

6,0

930

80

ATV212HU40N4

Схема №4

VCP-SH 100-50/45-REP/6D

380

3

3,75

6,8

1000

95,0

ATV212HU40N4

Схема №4

VCP-SH 100-50/45-GQ/8D

380

3

2,0

4,1

680

80

ATV212HU22N4

Схема №4

VCP-SH 100-50/45-REP/8D

380

3

1,85

3,8

750

88,5

ATV212HU22N4

Схема №4

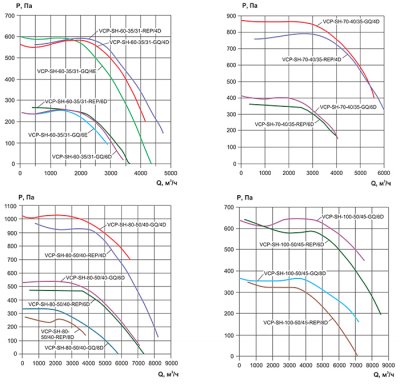

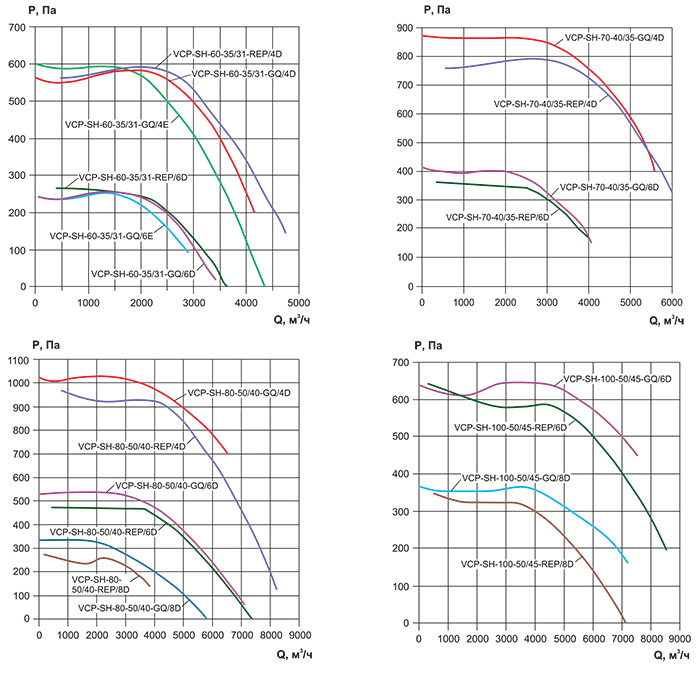

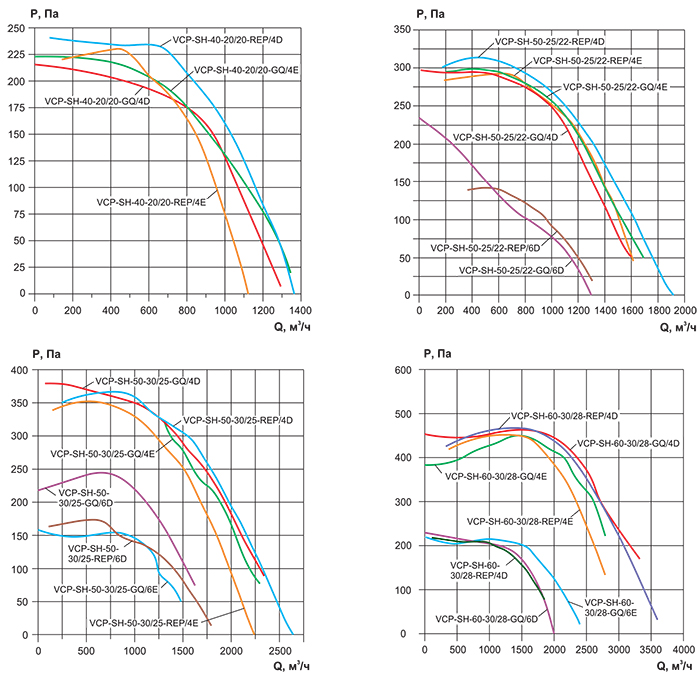

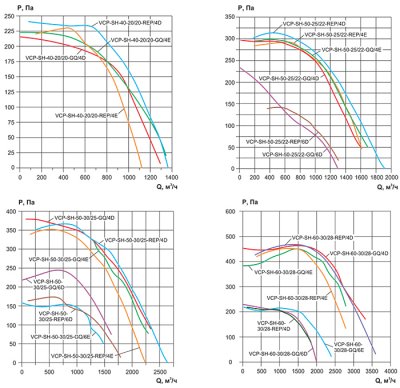

Аэродинамические характеристики

Акустические характеристики

Модель

Зона

измерения

Общий, дБА

Уровень звуковой мощности, дБ в октановых полосах частот, Гц

63

125

250

500

1000

2000

4000

8000

VCP-SH 40-20/20-GQ/4Е

в канал

63

41

43

51

57

61

54

51

52

к окружению

44

20

22

31

37

40

37

35

35

VCP-SH 40-20/20-REP/4Е

в канал

57

42

50

54

52

52

50

48

41

к окружению

46

25

32

46

42

43

35

34

27

VCP-SH 40-20/20-GQ/4D

в канал

69

55

68

65

60

56

55

53

46

к окружению

60

33

41

58

51

59

44

40

33

VCP-SH 40-20/20-REP/4D

в канал

56

41

51

56

51

52

49

46

39

к окружению

46

29

28

45

38

46

31

27

20

VCP-SH 50-25/22-GQ/4Е

в канал

63

50

44

50

58

59

55

53

51

к окружению

49

29

27

33

43

44

38

42

40

VCP-SH 50-25/22-REP/4Е

в канал

63

42

51

54

56

59

57

55

61

к окружению

47

23

34

44

45

42

38

33

36

VCP-SH 50-25/22-GQ/4D

в канал

66

40

47

53

59

62

59

56

55

к окружению

50

20

30

35

44

47

41

40

41

VCP-SH 50-25/22-REP/4D

в канал

63

42

51

54

56

58

56

56

51

к окружению

47

22

33

44

45

42

38

33

37

VCP-SH 50-25/22-GQ/6D

в канал

66

40

47

53

59

62

59

56

55

к окружению

50

20

30

35

44

47

41

40

41

VCP-SH 50-25/22-REP/6D

в канал

50

36

45

41

37

36

35

34

31

к окружению

41

20

22

32

33

28

27

20

16

VCP-SH 50-30/25-GQ/4Е

в канал

65

53

50

52

55

59

58

58

56

к окружению

48

34

33

37

43

44

39

39

35

VCP-SH 50-30/25-REP/4Е

в канал

67

47

56

55

57

63

60

58

54

к окружению

50

25

41

49

45

48

42

37

33

VCP-SH 50-30/25-GQ/4D

в канал

70

45

55

54

60

65

63

62

63

к окружению

51

26

35

40

44

48

43

42

41

VCP-SH 50-30/25-REP/4D

в канал

66

50

57

55

57

61

59

57

53

к окружению

50

25

41

49

45

48

42

38

34

VCP-SH 50-30/25-GQ/6Е

в канал

65

53

50

52

55

59

58

58

56

к окружению

48

34

33

37

43

44

39

39

35

VCP-SH 50-30/25-GQ/6D

в канал

70

45

55

54

60

65

63

62

63

к окружению

51

26

35

40

44

48

43

42

41

VCP-SH 50-30/25-REP/6D

в канал

55

48

47

41

41

42

43

40

34

к окружению

48

28

26

34

37

38

30

29

21

VCP-SH 60-30/28-GQ/4Е

в канал

70

67

59

54

61

66

64

61

59

к окружению

52

44

37

41

44

48

44

41

40

VCP-SH 60-30/28-REP/4Е

в канал

70

50

66

58

60

66

63

61

54

к окружению

53

27

49

53

47

50

44

38

35

VCP-SH 60-30/28-GQ/4D

в канал

75

52

64

58

65

70

69

66

64

к окружению

56

33

42

42

46

53

48

45

45

VCP-SH 60-30/28-REP/4D

в канал

67

46

57

55

60

63

60

60

65

к окружению

49

37

42

47

46

44

41

39

34

VCP-SH 60-30/28-GQ/6Е

в канал

70

67

59

54

61

66

64

61

59

к окружению

52

44

37

41

44

48

44

41

40

VCP-SH 60-30/28-GQ/6D

в канал

63

59

62

57

56

58

56

54

46

к окружению

51

37

51

52

48

46

42

40

36

VCP-SH 60-30/28-REP/6D

в канал

53

42

51

46

49

48

47

46

39

к окружению

42

20

29

28

33

41

35

32

33

VCP-SH 60-35/31-GQ/4E

в канал

76

56

61

59

64

72

69

67

66

к окружению

56

36

41

40

47

53

48

48

47

VCP-SH 60-35/31-GQ/4D

в канал

76

56

61

59

64

72

69

67

66

к окружению

56

36

41

40

47

53

48

48

47

VCP-SH 60-35/31-REP/4D

в канал

69

54

61

60

63

66

64

62

57

к окружению

50

36

49

48

46

47

42

39

35

VCP-SH 60-35/31-GQ/6E

в канал

66

64

67

58

60

61

60

58

54

к окружению

55

43

52

56

53

50

46

45

40

VCP-SH 60-35/31-GQ/6D

в канал

66

64

67

58

60

61

60

58

54

к окружению

55

43

52

56

53

50

46

45

40

VCP-SH 60-35/31-REP/6D

в канал

58

45

52

50

55

54

52

51

43

к окружению

42

23

28

27

34

40

35

34

35

VCP-SH 70-40/35-GQ/4D

в канал

79

60

60

66

68

76

73

69

68

к окружению

62

41

41

49

55

58

54

52

51

VCP-SH 70-40/35-REP/4D

в канал

71

60

63

62

66

68

66

64

59

к окружению

58

43

52

54

52

55

54

50

55

VCP-SH 70-40/35-GQ/6D

в канал

69

67

66

60

63

65

63

61

55

к окружению

60

49

57

57

59

55

50

46

41

VCP-SH 70-40/35-REP/6D

в канал

62

51

54

52

57

56

55

54

46

к окружению

47

36

44

45

46

42

37

33

28

VCP-SH 80-50/40-GQ/4D

в канал

81

72

75

75

71

76

75

71

67

к окружению

72

57

68

69

67

69

64

60

58

VCP-SH 80-50/40-REP/4D

в канал

77

58

65

64

69

73

71

68

62

к окружению

58

45

54

55

54

56

51

47

45

VCP-SH 80-50/40-GQ/6D

в канал

76

65

68

65

69

72

71

67

61

к окружению

64

49

57

60

62

60

55

51

50

VCP-SH 80-50/40-REP/6D

в канал

67

50

55

56

64

63

62

59

53

к окружению

50

35

44

47

48

47

42

38

37

VCP-SH 80-50/40-GQ/8D

в канал

76

65

68

65

69

72

71

67

61

к окружению

64

49

57

60

62

60

55

51

50

VCP-SH 80-50/40-REP/8D

в канал

55

51

52

50

55

58

57

53

47

к окружению

51

35

42

46

48

46

41

36

37

VCP-SH 100-50/45-GQ/6D

в канал

75

68

73

71

72

70

68

62

59

к окружению

67

53

62

61

61

63

61

56

54

VCP-SH 100-50/45-REP/6D

в канал

78

60

65

71

72

74

69

62

53

к окружению

61

45

46

47

61

59

51

41

34

VCP-SH 100-50/45-GQ/8D

в канал

70

73

85

76

66

64

63

61

58

к окружению

55

60

63

52

49

47

47

45

43

VCP-SH 100-50/45-REP/8D

в канал

67

63

75

65

64

62

60

59

50

к окружению

54

53

56

45

39

38

36

34

32
